Ваниль, Arduino Uno, программируемы контроллер на базе ATmega328P-PU, +16 цифровых входов-выходов
см. техническую документацию
Описание
Отзывы

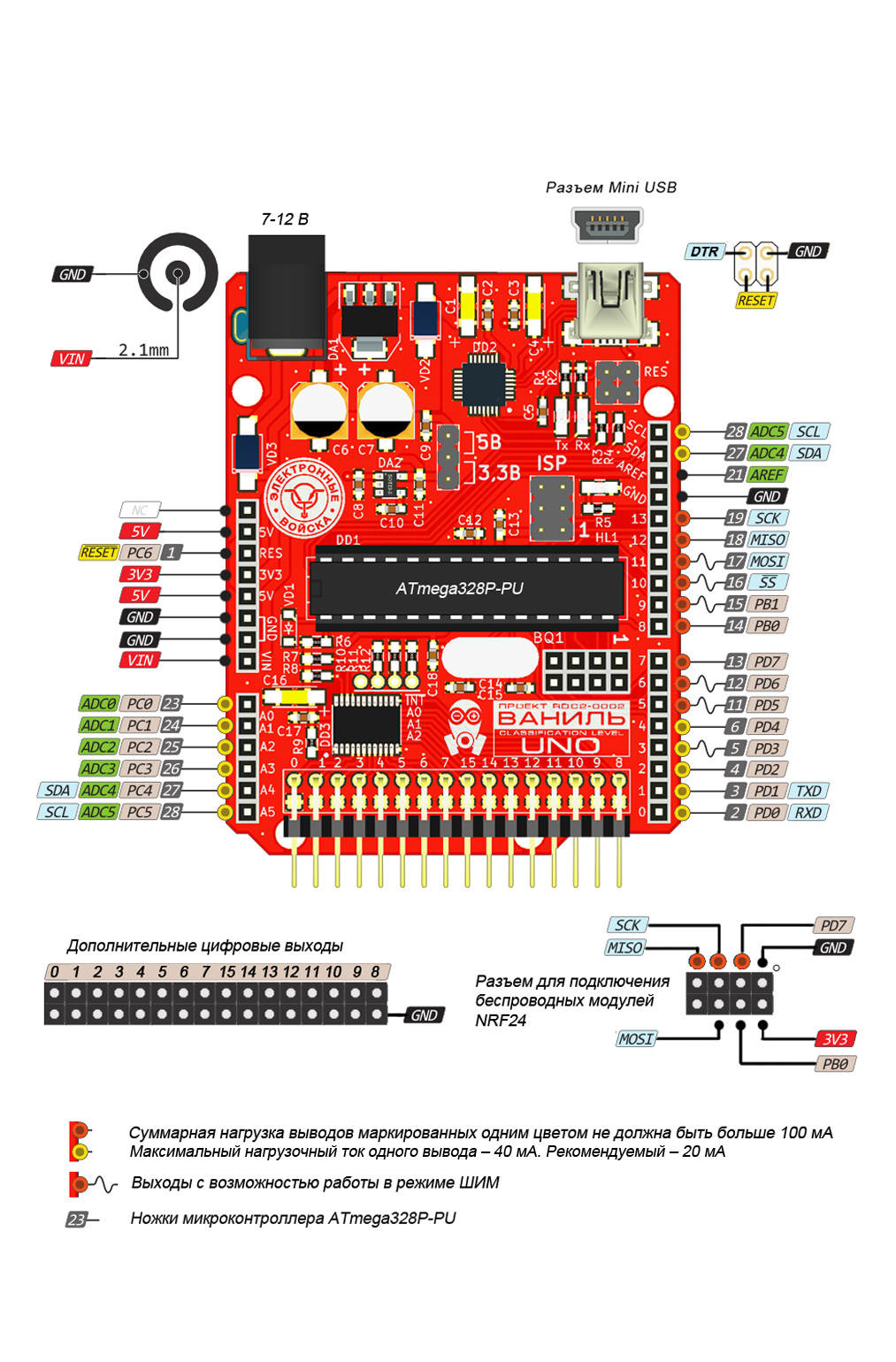

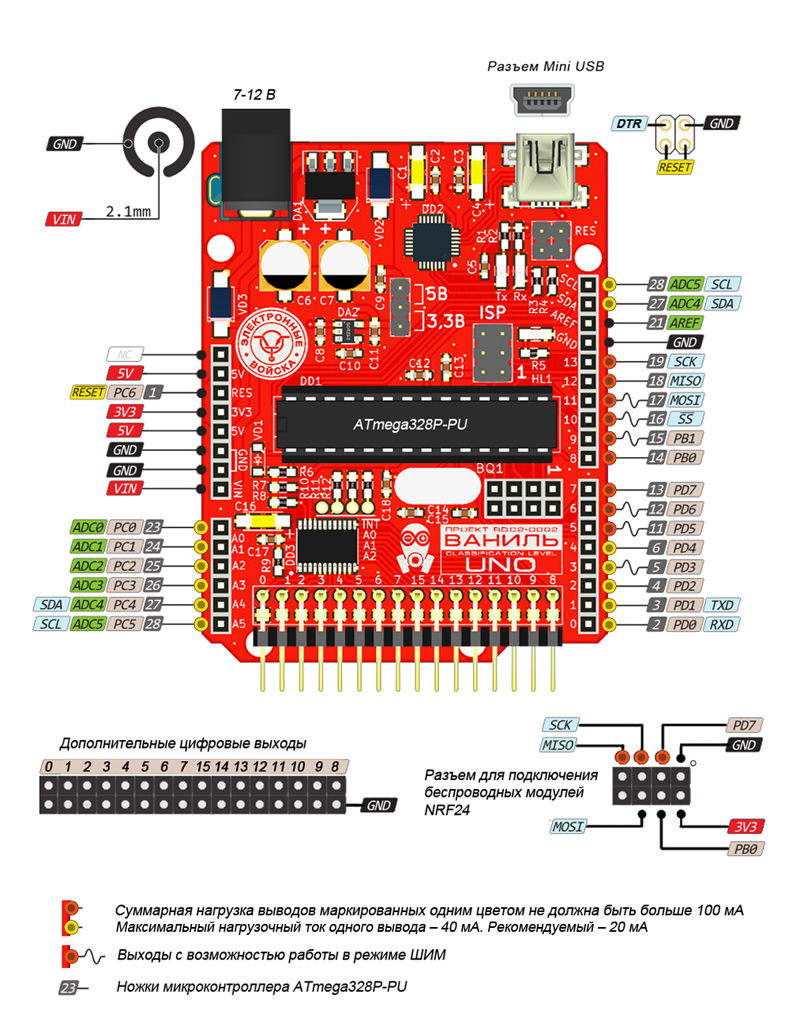

Проект Ваниль. Classification level UNO наш клон платформы Arduino Uno,
построен на микроконтроллере ATmega328P-PU в корпусе DIP-28. Расположение выводов по периметру платы и её размеры обеспечивают простоту применения для начинающих электронщиков и программистов.
Оригинальная UNO разработана Итальянской компанией Arduino LLC.
Дополнительно на нашей плате установлена микросхема PCA9555PW, которая формирует дополнительные 16 цифровых входов - выходов. Преобразователь USB / UART собран на чипе CP2102.
Ваниль может получать питание через разъем Mini USB, или от внешних источников: 6-12 В (вывод Vin), или 5 В (вывод 5V).
Напряжение на выводе 3.3 В генерируемое встроенным регулятором на плате.
Технические характеристики:
Микроконтроллер Atmega328
FLASH память 32 Кб
EEPROM память 1 Кб
SRAM память 2 Кб
14 цифровых входов / выходов,
Из них 6 с ШИМ
6 аналоговых входов
16 дополнительных цифровых входов PCA9555PW
Максимальный нагрузочный ток одного вывода - 40 мА
Тактовая частота - 16 МГц
Размеры - 5.3 см x 6.9 см
Технические параметры
| Микроконтроллер | atmega328 | |
| FLASH память, КБ | 32 | |
| EEPROM память, КБ | 1 | |
| SRAM память, КБ | 2 | |
| Цифровые входы/ выходы | 14(6 с шим) | |
| Аналоговые входы | 6 | |
| USB интерфейс | cp2102 | |
| Вес, г | 34.8 |
