XLG-100 – LED драйверы со стабилизацией мощности от MEAN WELL

Отличительной особенностью источников питания для светодиодного освещения серий XLG является работа в режиме стабилизации выходной мощности (англ. Constant Power, CP). Однако на практике для работы системы светодиодного освещения или светильника требуется либо стабилизация тока (Constant Current, CC) на определенном уровне для некоторой номинальной мощности, либо стабилизация напряжения (Constant Voltage, CV) на номинальном уровне, при условии, что стабилизацию тока выполняет встроенный светодиодный драйвер, например, так работают светодиодные ленты.

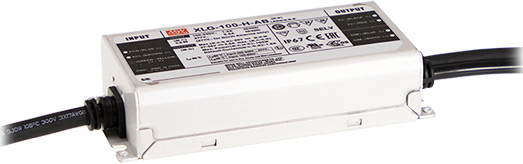

Внешний вид источника питания серии XLG-100

Таким образом, вся линейка моделей источников питания серии XLG-100 делится на две основные группы:

Модели со стабилизацией выходного напряжения (12 или 24В). То есть полный режим работы представляет собой Constant Voltage + Constant Current, и соответствует аналогичным моделям серий ELG/HLG.

Модели со стабилизацией выходного тока (диапазоны 700…1050мА и 1750…2780мА) – полностью аналогично другим светодиодным драйверам с Constant Current серий ELG-C, HLG-C.

Блок питания серии XLG-100 представляет собой AC-DC преобразователь в герметичном металлическом корпусе со степенью защиты IP67, номинальной мощностью 96Вт (модели на 12 и 24В) и 100Вт (модели со стабилизацией по току и подстройкой уровня выходного тока). Источники питания XLG-100 работают в широком диапазоне входного напряжения – от 100 до 305В (AC).

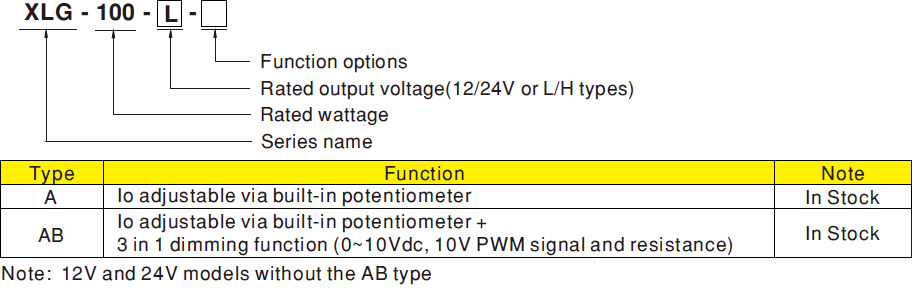

Выходная мощность, уровень напряжения (или код диапазона выходного тока), а также дополнительный функционал шифруются в наименовании источника питания серии XLG-100:

Расшифровка наименования источника питания XLG-100

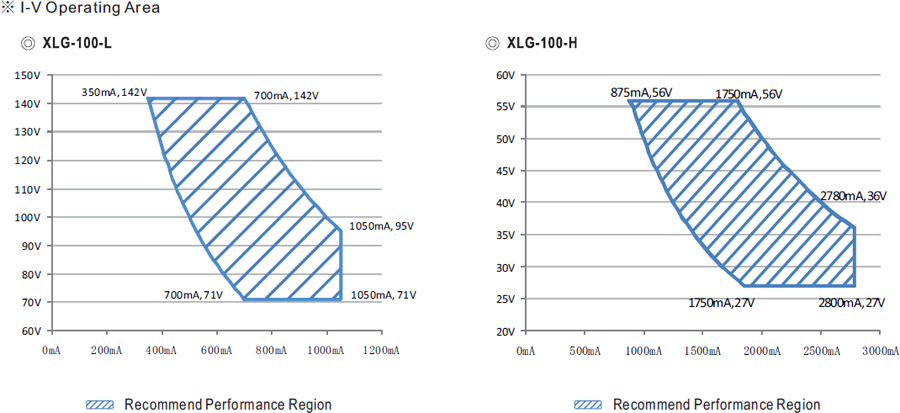

Границы рабочей области стабилизации выходной мощности для моделей XLG-100-L и XLG-100-H можно определить из графика:

Рабочая область выходной мощности XLG-100-L и XLG-100-H

Рабочая область выходной мощности ограничена заштрихованной областью. При номинальном уровне стабилизации выходного тока, например 700мА на графике для XLG-100-L, выходное напряжение будет находиться в диапазоне 71-142В – это максимальный диапазон выходного напряжения. При изменении (подстройке) уровня номинального выходного тока с помощью встроенного потенциометра в заданных пределах (350-1050мА), уровень выходного напряжения также будет «подстраиваться» (то есть ограничиваться сверху или снизу) под этот уровень тока в соответствии с графиком. Например, при уровне выходного тока 1050 мА выходное напряжение будет ограничиваться диапазоном 71-95В.

В моделях XLG-100-12 и XLG-100-24 реализована комбинированная стабилизация по току и по напряжению, которая сочетает в себе достоинства обоих типов стабилизации выходных параметров блоков питания для светодиодного освещения:

Стабилизация выходных параметров для XLG-100-12 и XLG-100-24

До достижения уровня максимальной мощности блок питания работает как классический блок питания со стабилизацией по напряжению (область A на графике) – напряжение всегда соответствует номинальному уровню, а ток нагрузки может быть любой до номинального уровня. При достижении максимального уровня мощности (если нагрузка ее немного превышает), то источник питания переходит в режим стабилизации тока: ток стабилизирован на номинальном уровне (8А для XLG-100-12 и 4А для XLG-100-24) в некотором диапазоне выходного напряжения – область B на рисунке. Если мощность светодиодного светильника значительно превышает мощность источника питания, то источник питания уходит в защиту по перегрузке (прерывистая линия C).

Выходное напряжение 12 или 24В постоянного тока для XLG-100-12 и 4А для XLG-100-24 – оптимизировано для питания светодиодных лент или светильников с таким напряжением питания. Для этих моделей нет функции диммирования, поэтому в случае необходимости для регулировки яркости следует использовать внешний диммер, подключаемый между источником питания и светодиодной лентой/светильником.

Для моделей со стабилизацией по току есть модификации с функцией диммирования (XLG-100-L-AB и XLG-100-H-AB) типа «3 в 1» - с управлением яркостью с помощью источника внешнего напряжения 0-10 В, или переменного сопротивления 100 кОм, или ШИМ сигнала 10 В (на примере изменения уровня выходного тока в зависимости от уровня внешнего напряжения 0-10В):

Функция диммирования для XLG-100-L-AB и XLG-100-H-AB

Зависимость изменения яркости (уровня выходного тока) в диапазоне от 10% до 100% практически линейная, таким образом диммирование типа «3 в 1» позволяет легко интегрировать управление яркостью в другие решения, либо использовать бюджетные компоненты для реализации.

Другими особенностями источников питания серии XLG-100 являются: низкое собственное потребление; встроенный корректор коэффициента мощности (ККМ); металлический корпус и высокая эффективность.

Источники питания XLG-100 предназначены для светодиодного освещения в следующих применениях – освещение зданий, дорожное освещение, освещение промышленных предприятий, освещение сцен и спортивных объектов, освещение помещений, прожекторы, ландшафтное освещение, тепличное освещение и пр.

Основные технические характеристики и особенности блоков питания серии XLG-100

• Диапазон входного напряжения: 100…305В (AC).
• Номинальная выходная мощность: 100Вт.
• Способ управления выходом: стабилизация выходного тока (англ. Constant Current, СС) в режиме стабилизации выходной мощности (Constant Power drive) и стабилизация по напряжению и стабилизация по току (на максимальной мощности) CV+CC.
• Встроенный корректор коэффициента мощности (Power Factor Corrector, PFC).
• Защита от перенапряжения: 6/4кВ.
• Защита: от короткого замыкания, перегрузки, перенапряжения, перегрева.
• Металлический корпус, степень защиты IP67.

Более подробно технические характеристики представлены в Спецификациях на блоки питания серии XLG-100, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
