XDR-E – новое поколение блоков питания на DIN рейку от MEAN WELL
Серии источников питания на DIN рейку SDR, NDR, EDR (75–960 Вт) компании MEAN WELL представлены на рынке уже более десяти лет, и завоевали широкое признание: общий объём продаж достиг почти 100 миллионов единиц. Эти блоки питания широко используются в промышленной автоматизации, на энергетических объектах, производстве и других областях. В целях улучшения потребительских качеств при значительном улучшении габаритных размеров компания MEAN WELL разработала серии источников питания нового поколения XDR-E.
Источники питания серий XDR-E являются преобразователями из напряжения переменного тока (AC) в напряжение постоянного тока (DC) различной мощности с размещением на DIN рейке. Ключевыми особенностями являются: узкий корпус - на 23-45% меньше (в зависимости от серии) аналогичных моделей источников питания на DIN рейку предыдущего поколения, и более высокая производительность при сохранении или улучшении других характеристик.

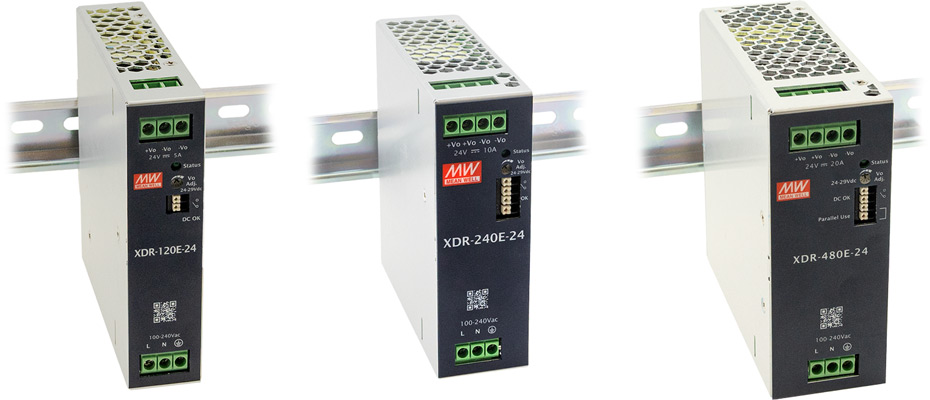

Внешний вид источников питания серий на примере XDR-120E/240E/480E
Выходное напряжение представлено рядом 12, 24, 36, 48В (12В во всех сериях, кроме XDR-960E), номинальная мощность блоков питания по сериям 75, 120, 150, 240, 480, 960Вт и охватывает практически весь диапазон выходной мощности блоков питания на DIN рейку. Блоки питания серий XDR-E средней мощности (от 240Вт) имеют встроенный корректор коэффициента мощности (PFC), а в блоках питания серий XDR-480E и XDR-960E есть встроенная функция параллельного подключения для увеличения выходной мощности системы питания до 3840Вт (по схеме подключения 3+1).
Полный сравнительный анализ технических характеристик и параметров с источниками питания серий SDR/NDR/EDR представлен в таблице:

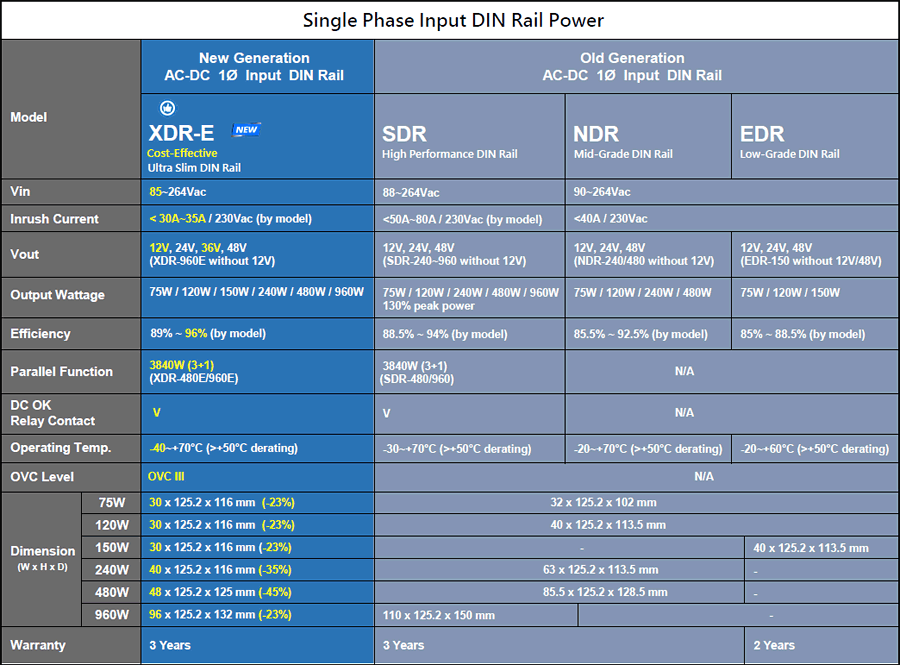

Сравнительная таблица основных характеристик и параметров
Также особенностями источников питания XDR-E являются: расширенный диапазон температуры эксплуатации (от -40 до +70°С); категория перенапряжения OVCIII; все виды защит - от короткого замыкания, перегрузки, перенапряжения и перегрева; релейный контакт состояния выхода DC OK.
Спектр применения источников питания серий XDR-E очень широк: блоки питания могут использоваться в системах автоматизации, промышленных установках, в системах безопасности, телекоммуникаций, мониторинга и в других применениях.

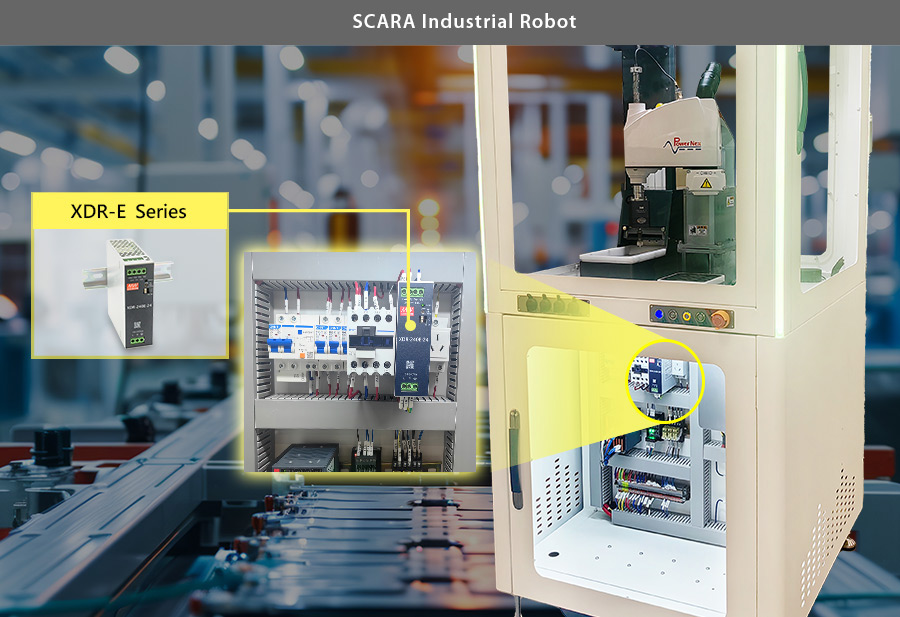

Применение источника питания серии XDR-E в промышленном роботе
Основные технические характеристики и особенности AC/DC преобразователей серий XDR-E
- Расширенный диапазон входного напряжения: от 85 до 264 В (AC); от 120 до 370 В (DC).
- Номинальная выходная мощность в сериях: 75, 120, 150, 240, 480, 960Вт.
- Стандартный ряд выходного напряжения: 12, 24, 36, 48В (12В во всех сериях, кроме XDR-960E; 36В – модели по запросу).
- Встроенный корректор коэффициента мощности (ККМ): XDR-240E, XDR-480E, XDR-960E.
- Функция параллельного подключения для увеличения выходной мощности: XDR-480E, XDR-960E.
- Охлаждение за свет естественной конвекции воздуха.
- Релейный контакт состояния выхода DC OK.
- Класс перенапряжения: OVC III.
- Широкий диапазон рабочей температуры: -40...+70°C.
- Типы защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Гарантийный срок 3 года.
Более подробно технические характеристики представлены в Спецификации на серии XDR-E. По вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
