Термостаты KSD301 для контроля температуры
Термостаты KSD301 представляют собой механические термовыключатели, которые работают за счет теплового расширения металлов. Этот тип термостата также называется биметаллическим термостатом или биметаллическим переключателем температуры. В основе принципа работы термостата лежит явление деформации металлов под воздействием высокой температуры: две пластины, выполненные из металлов с различным коэффициентом теплового расширения, изменяют свою форму при изменении температуры.

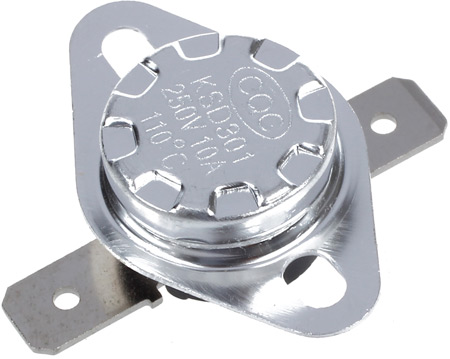

KSD301 имеют цилиндрический корпус из бакелита с металлической крышкой, металлическим фланцем (для крепления термостата) и горизонтальными выводами в виде клемм. Клеммы позволяют оперативно подключить устройство без пайки с помощью проводов с наконечниками соответствующего типа.

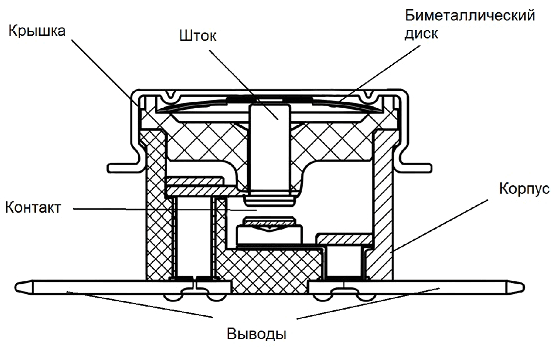

Конструкция термостата KSD301

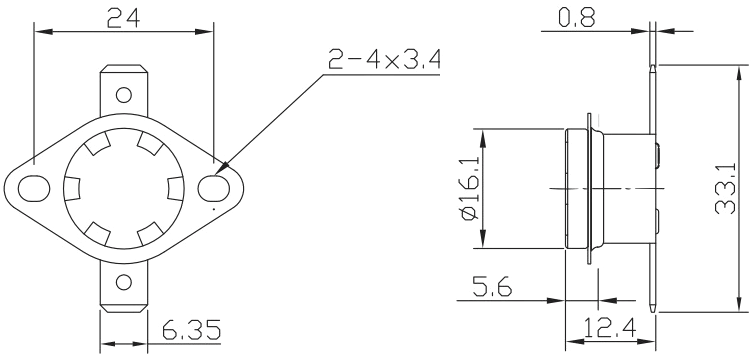

Габаритные размеры KSD301
Технические параметры термостатов KSD301
- Номинальное напряжение: АС 250В/ АС 115В,
- Номинальный ток: 10 А/ 15А,
- Сопротивление замкнутых контактов: ≤ 50мОм (в проводящем состоянии)
- Сопротивление в разомкнутом состоянии: ≥ 100МОм,
- Количество срабатываний: до 100000 циклов (10 А, 250 В), до 6000 циклов (15 А, 115 В).
В ассортименте «ЧИП и ДИП» серия KSD301 представлена термостатами с нормально замкнутыми контактами и номинальной температурой срабатывания от 45°С до 130°С. При нагревании объекта контроля (электрического прибора или емкости), на котором установлен термостат, выше номинальной температуры происходит размыкание контактов термостата и соответственно размыкание электрической цепи. Через некоторое время прибор остывает, его контакты возвращаются в исходное состояние, цепь снова замыкается.
| Наименование | Номинальная температура срабатывания (размыкания) | Температура возврата (замыкания) |
|---|---|---|
| KLS5-KSD301-A-045BF1-B | 45±3°C | 30±5°C |
| KLS5-KSD301-A-050BF1-B | 50±3°C | 35±5°C |
| KLS5-KSD301-A-055BF1-B | 55±3°C | 40±5°C |
| KLS5-KSD301-A-060BF1-B | 60±3°C | 45±5°C |
| KLS5-KSD301-A-065BF1-B | 65±3°C | 50±5°C |
| KLS5-KSD301-A-070BF1-B | 70±3°C | 55±5°C |
| KLS5-KSD301-A-075BF1-B | 75±3°C | 60±5°C |
| KLS5-KSD301-A-080BF1-B | 80±3°C | 65±5°C |
| KLS5-KSD301-A-085BF1-B | 85±3°C | 70±5°C |
| KLS5-KSD301-A-090BF1-B | 90±3°C | 75±5°C |
| KLS5-KSD301-A-095BF1-B | 95±3°C | 80±5°C |
| KLS5-KSD301-A-100BF1-B | 100±3°C | 95±5°C |
| KLS5-KSD301-A-105BF1-B | 105±3°C | 90±5°C |
| KLS5-KSD301-A-110BF1-B | 110±3°C | 95±5°C |
| KLS5-KSD301-A-115BF1-B | 115±3°C | 100±5°C |
| KLS5-KSD301-A-120BF1-B | 120±3°C | 105±5°C |
| KLS5-KSD301-A-125BF1-B | 125±3°C | 110±5°C |
| KLS5-KSD301-A-130BF1-B | 130±3°C | 115±5°C |
Типичные области применения термостатов: электронагреватели, радиаторы, электро- и газовые котлы, электрические плиты , тепловые завесы и другие устройства, где требуется поддержание температуры в заданном диапазоне.
