Температурная компенсация в зарядных устройствах от MEAN WELL

Отличительной особенностью аккумуляторных батарей (АКБ) свинцово-кислотного типа является необходимость корректировки напряжения заряда в зависимости от температуры АКБ (температуры в месте ее размещения). Такая корректировка напряжения называется температурной компенсацией заряда. В документации на аккумуляторную батарею ее производитель обычно указывает параметры температурной компенсации в виде одного или двух коэффициентов (для циклического и буферного режимов):

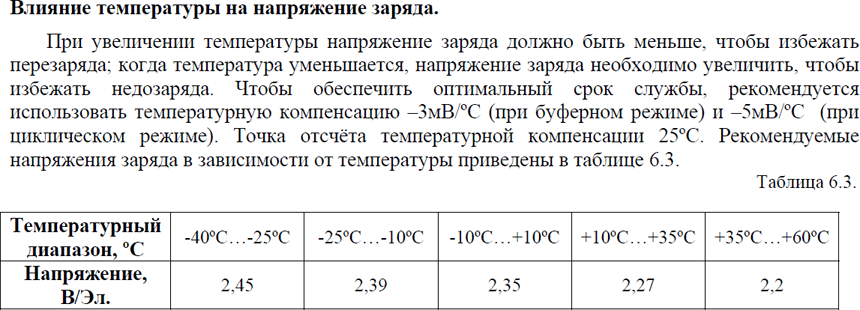

Из Руководства CSB Battery

В моделях зарядных устройств средней и большой мощности серий NPB-450, NPB-750, NPB-1200 компания MEAN WELL реализовала встроенную функцию температурной компенсации заряда в автоматическом режиме. Номинальный уровень напряжения заряда в зарядных устройствах компании MEAN WELL указан для температуры +25°С:

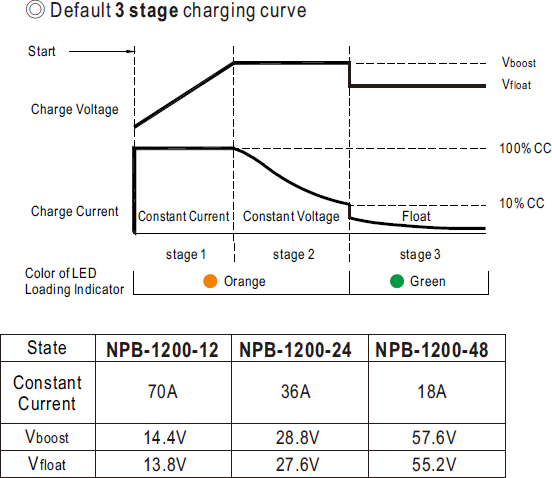

Параметры заряда в серии NPB-1200

По умолчанию, в зарядных устройствах серий NPB задан температурный коэффициент -3mV/°C/Cell (на ячейку АКБ). Соответственно, при таком температурном коэффициенте напряжение заряда будет меняться в следующих границах (на примере NPB-1200-24):

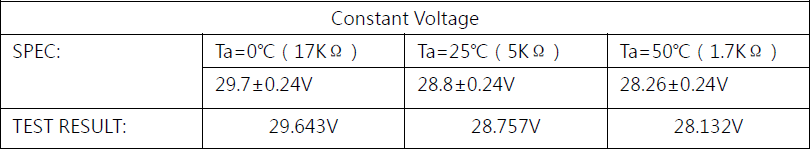

Результаты тестирования температурной компенсации NPB-1200-24

Для определения температуры в комплекте с зарядным устройством идет датчик температуры – NTC термистор с отрицательным температурным коэффициентом (наименование термистора NSG05C250J5-500V), который подключается к контактам RTH+/RTH- на разъеме зарядного устройства серий NPB-450/750/1200:

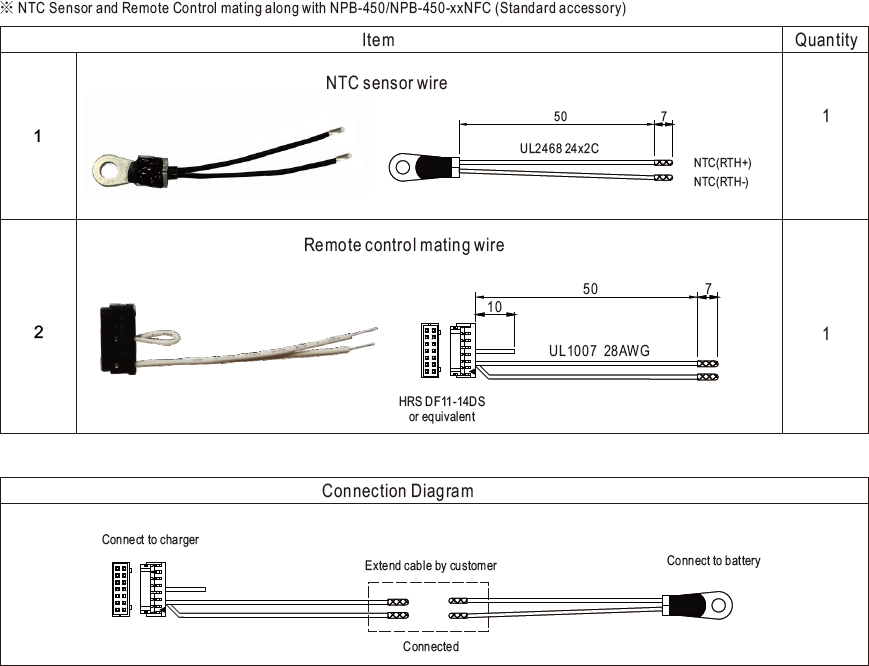

NTC-сенсор, ответная часть разъема и схема соединения

Температурная компенсация работает только при выборе кривой заряда из 3-х стадий, в диапазоне температуры от 0 до 40°С. Границы изменения напряжения заряда представлены в таблице для моделей по номинальному напряжению серий NPB:

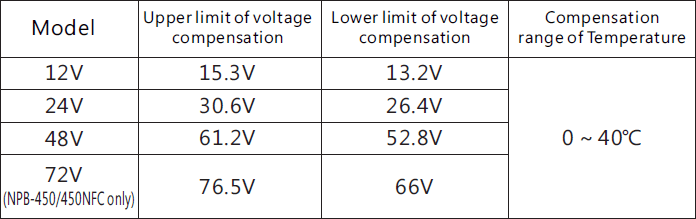

Границы изменения напряжения заряда при температурной компенсации

В моделях зарядных устройств малой мощности (120-360Вт) от MEAN WELL функция температурной компенсации заряда не предусмотрена, но в этих моделях есть регулятор напряжения заряда, поэтому пользователь может вручную скорректировать напряжение заряда в зависимости от сезона и/или условий размещения АКБ.

Для консультирования или уточнения информации по источникам питания MEAN WELL обращайтесь по адресу электронной почты Meanwell@chipdip.ru.
