Серия N78-2 – импульсные аналоги LDO серий 78xx/79xx от MEAN WELL

В ассортимент DC/DC преобразователей от компании MEAN WELL поступила новинка – преобразователи серии N78-2. DC/DC преобразователи серии N78-2 являются импульсными аналогами популярных LDO (low-dropout) регуляторов линейного типа серий LM78xx/LM79xx. В отличие от оригинальных LDO серий LM78xx/LM79xx преобразователи серии N78-2 являются импульсными преобразователями, поэтому обладают значительно более высокой эффективностью, а также им не требуется радиатор рассеивания тепла при значительном токе нагрузки.

Преобразователи серии N78-2 выпускаются в пластиковом корпусе с заливкой компаундом в трех видах исполнения – для горизонтального и вертикального размещения и с проводными выводами:

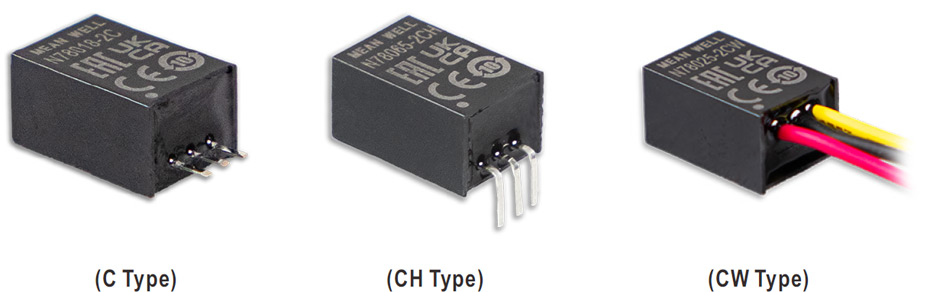

Виды исполнения импульсных преобразователей серии N78-2

Выходное напряжение преобразователей серии N78-2 (при прямой полярности включения) представлено рядом - 1.8, 2.5, 3.3, 5, 6.5, 9, 12, 15В, а при включении в обратной полярности представлено рядом -2.5, -3.3, -5, -6.5, -9, -12, -15В. Выходной ток: 0…2000мА (для включения в прямой полярности); 0…1000мА (для включения в обратной полярности). Полная выходная мощность - до 30Вт.

При этом схемы включения преобразователей полностью соответствует (pin-out compatible) аналогичным схемам включения LM78xx/LM79xx:

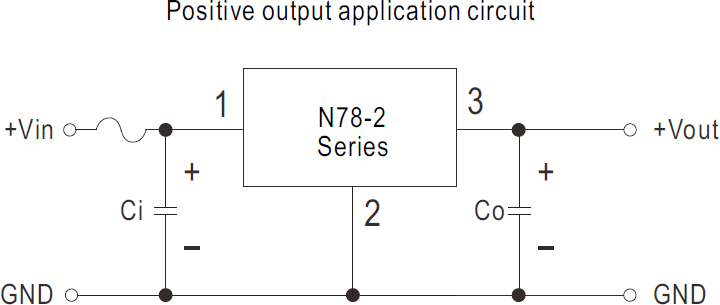

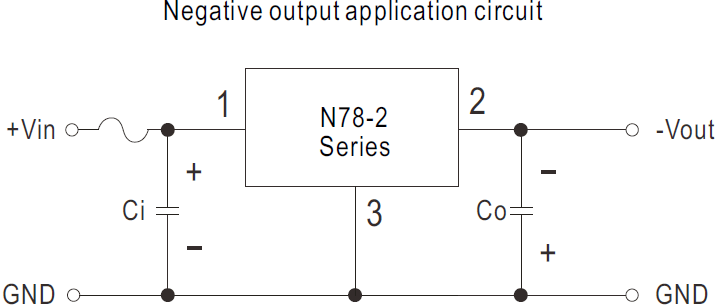

Типовые схемы включения для прямой и отрицательной полярности

Тип, емкость и напряжение конденсаторов в представленных схемах можно определить из таблицы:

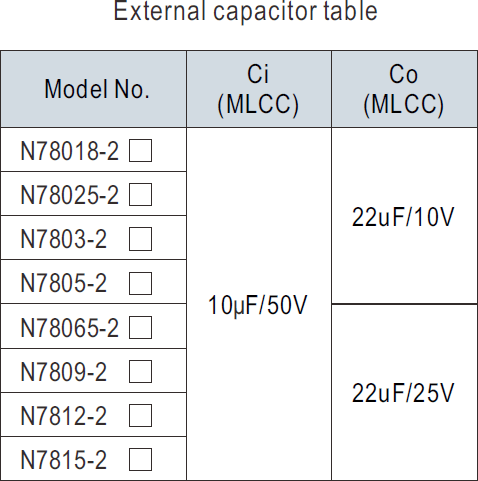

Таблица выбора входного и выходного конденсаторов в зависимости от модели серии N78-2

Преобразователи серии N78-2 имеют следующие особенности: расширенный диапазон входного напряжения (от 4.5 до 32В в зависимости от модели); 3 вида исполнения; высокая эффективность (83-96%); отсутствие необходимости использования радиатора для рассеивания тепла; широкий температурный диапазон использования (-40…+85°С).

Преобразователи серии N78-2 могут использоваться практически во всех приложениях использования LDO регуляторов серий LM78xx/LM79xx, а также в источниках питания, индустриальных ПК, приставках цифрового телевидения, в системах передачи данных, устройствах на основе микроконтроллеров и в системах с распределенным питанием.

• Расширенный входной диапазон: от 4.5 до 32В (номинальный 12В и 24В в зависимости от модели).
• Стандартные выходные напряжения: 1.8, ±2.5, ±3.3, ±5, ±6.5, ±9, ±12, ±15В.
• Высокий выходной ток: 0…2000мА (для включения в прямой полярности); 0…1000мА (для включения в обратной полярности).
• Полная выходная мощность: до 30Вт.
• Компактный размер.
• Совместимость pin-to-pin с линейными регуляторами серий LM78xx/LM79xx.
• Высокая эффективность: до 96%, без дополнительного радиатора охлаждения.
• Рабочая температура: -40...+85°C.
• Типы защиты: от короткого замыкания, перегрузки, перегрева.
• Низкий уровень шума и пульсаций.

Более подробно технические характеристики представлены в Спецификации на серию N78-2, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
