RPB-1600 – интеллектуальные и мощные ЗУ от MEAN WELL

Аккумуляторные батареи различного типа (свинцово-кислотные, литиевые), или АКБ, становятся все более востребованными в различных областях применения – в источниках бесперебойного питания, системах накопления энергии, электротранспорте и других. Для заряда этих аккумуляторов должны применяться зарядные устройства (ЗУ) и, чем больше емкость АКБ, тем больше должна быть мощность ЗУ. Компания MEAN WELL предлагает серию интеллектуальных зарядных устройств RPB-1600, которые обеспечивают большую мощность, а расширенный функционал позволяет настроить и использовать зарядное устройство оптимально для конкретного типа АКБ и условий ее эксплуатации.

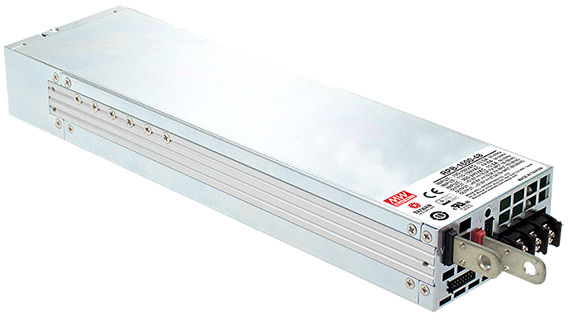

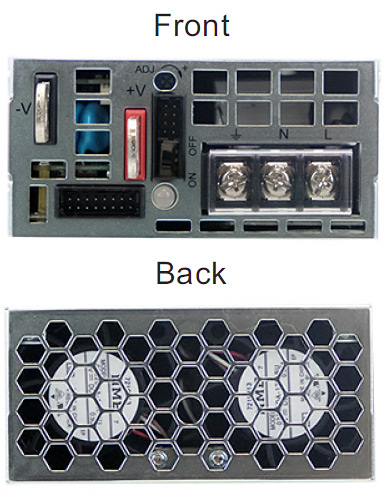

Внешний вид зарядного устройства серии RPB-1600

Зарядное устройство серии RPB-1600 представляет собой AC/DC преобразователь в корпусном исполнении, допустимом для встраивания в конечные устройства или системы, большой мощности (до 1600 Вт), предназначенным для заряда аккумуляторных батарей номинальным напряжением 12, 24, 48В с током заряда до 100, 55, 27.5А соответственно. Поддерживаются все типы свинцово-кислотных батарей – с жидким электролитом, гелевые, и AGM; а также литий-ионные АКБ различного состава – LFP, NMC и др.

Рекомендуемая емкость подключаемых аккумуляторных батарей к RPB-1600

Серию зарядных устройств RPB-1600 отличает ее встроенный функционал – выбор зарядной кривой (2 или 3 стадии (по умолчанию 3-стадии с предустановленными значениями); протокол обмена данными PMBus по шине I2C для контроля и настройки параметров; функция параллельного соединения для увеличения выходной мощности Current Sharing (до 4800Вт, по схеме 2+1); удаленное включение-выключение; дополнительные выходы 5 и 12В постоянного тока.

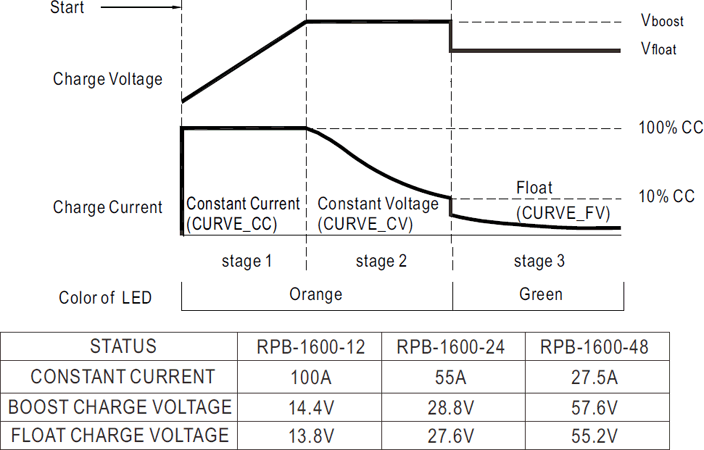

Параметры заряда, установленные по умолчанию в ЗУ RPB-1600

Важной особенностью является возможность программирования зарядного устройства с помощью программатора SBP-001 или команд PMBus, или регулировка (программирование) напряжения заряда в широких пределах (от 75 до 125% от номинального уровня) и регулировка (программирование) тока заряда в широких пределах (от 20 до 100% от номинального уровня) с помощью внешнего источника питания через разъем CN1. Выбор способа программирования определяется перемычкой на контактах PIN10 и PIN14 разъема CN1 (см. Спецификацию и Инструкцию).

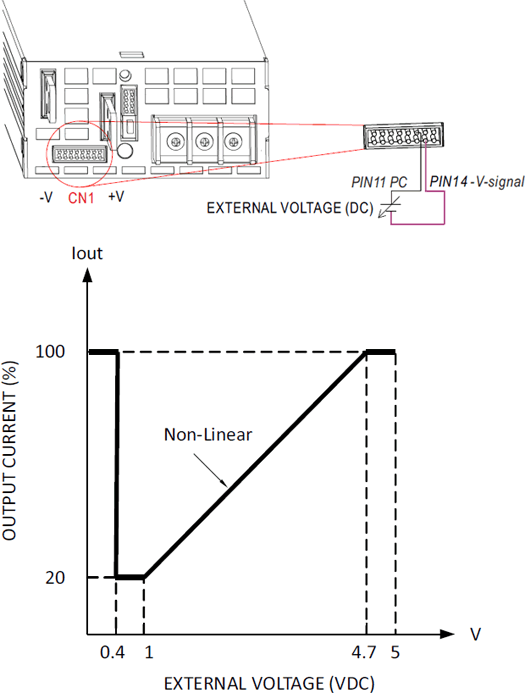

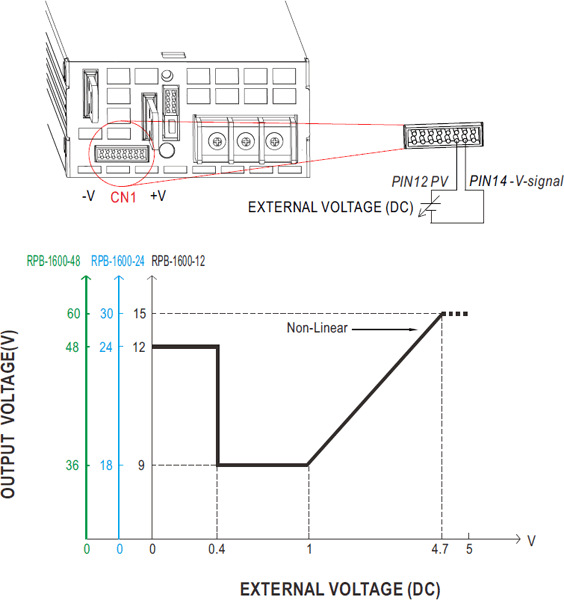

Программирование напряжения заряда в серии ЗУ RPB-1600 Программирование тока заряда в серии ЗУ RPB-1600

Зарядные устройства серии RPB-1600 также имеют встроенный корректор коэффициента мощности (Power Factor Corrector, PFC), высокую эффективность до 93.5%, температурную компенсацию напряжения заряда, контроль выхода DC OK, основные виды защиты: от короткого замыкания, перенапряжения, перегрева, низкое напряжение батареи, контроль подключения батареи. В ЗУ RPB-1600 используется принудительная вентиляция за счет встроенного вентилятора охлаждения.

Области применения зарядных устройств серии RPB-1600 – источники бесперебойного питания постоянного тока (DC-UPS) большой мощности, судовые системы питания, электрозарядные станции средств индивидуальной мобильности (электроскутеры, самокаты, велосипеды и т.д.), системы электролиза и другие.

Основные технические характеристики и особенности зарядных устройств серии RPB-1600

• Входное напряжение: 90 – 264В (AC) или 250 – 370В (DC).
• Номинальные выходные напряжения: 14.4В (11.5 – 15В); 28.8В (23.5 – 30В); 57.6В (47.5 – 58.8В).
• Максимальный ток заряда: 100А (для 14.4В); 55А (для 28.8В); 27.5А (для 57.6В).
• Регулировка выходного напряжения (максимальное напряжение заряда): 75 – 125% от нормированного значения (функция PV).
• Регулировка выходного тока (максимальный ток заряда): 20 – 100% от нормированного значения (функция PC).
• Типы заряжаемых АКБ: свинцово-кислотные, литий-ионные.
• Виды зарядной характеристики: 2 стадии, 3 стадии (выбор с помощью программатора SBP-001 или команд PMBus).
• Виды защиты: от короткого замыкания, перенапряжения, перегрева, низкое напряжение батареи, контроль подключения батареи.
• Встроенный корректор коэффициента мощности (Power Factor Corrector).
• Функция увеличения выходной мощности (параллельного соединения) Current Sharing.
• Функция удаленного включения-выключения Remote ON-OFF control.
• Охлаждение за счет принудительной вентиляции.
• Светодиодный индикатор работы.

Более подробно технические характеристики представлены в Спецификации на зарядные устройства серии RPB-1600, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
