RP2040-LCD-0.96 - программируемая платформа на базе микроконтроллера Raspberry Pi RP2040

В мире микроэлектроники плата Raspberry Pi Pico на базе собственного чипа RP2040 стала настоящей «сенсацией», благодаря отличной производительностью за невысокую цену. Компания Waveshare выпустила собственную вариацию платы - RP2040-LCD-0.96. Это не просто клон, а продуманная плата со встроенным цветным дисплеем, современным разъемом USB Type-C и поддержкой литиевых аккумуляторов, что делает её идеальным выбором для носимых устройств и компактных проектов.

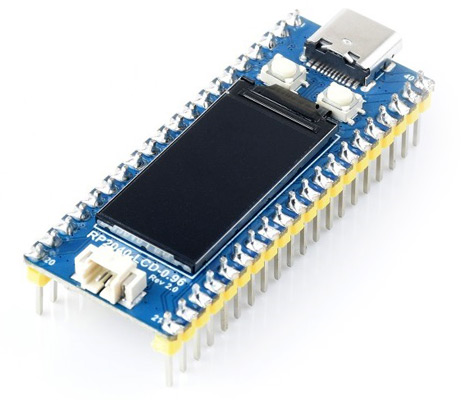

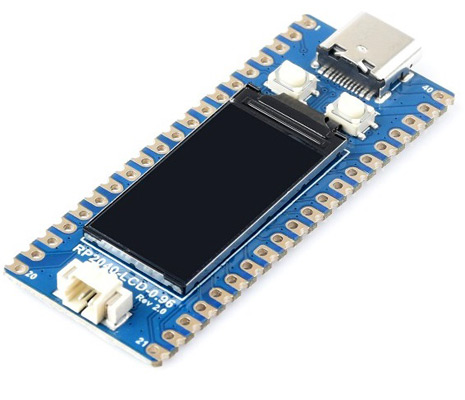

Выпускается в двух конфигурациях

Ключевые особенности

• Микроконтроллер Raspberry Pi RP2040;
• Двухъядерный процессор Arm Cortex M0+ с частотой до 133 МГц;
• Оперативная память: 264 КБ SRAM;
• Флеш-память: 2 МБ;
• 0.96-дюймовый IPS LCD-дисплей с разрешением 160×80 пикселей, 65 тыс. цветов;
• Разъем USB Type-C;
• Разъем MX1.25 для подключения литиевой батареи 3.7В;
• Встроенный чип DC-DC MP28164, максимальный ток нагрузки 2А;
• Интерфейс USB 1.1 с поддержкой устройство и хост;
• Режимы сна и режим ожидания с низким энергопотреблением;
• Drag-and-drop программирование;
• 26 многофункциональных контактов GPIO;
• 2 x SPI, 2 x I2C, 2 x UART, 3 x 12-битный АЦП, 16 x управляемых каналов ШИМ;
• Точные часы и таймер (RP2040);
• Датчик температуры (RP2040);
• Ускоренные библиотеки с плавающей запятой (RP2040);
• 8 х программируемых конечных автоматов ввода-вывода (PIO) для поддержки пользовательских периферийных устройств.

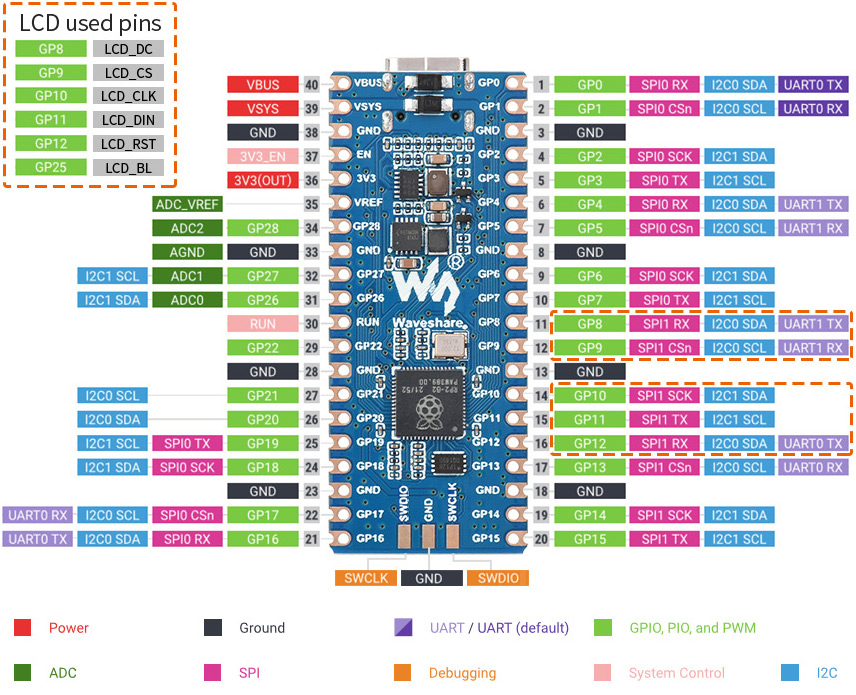

Распиновка

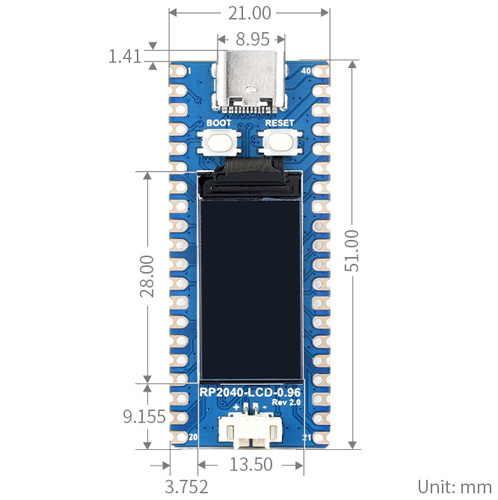

Габаритные размеры
