Разъем дополнительного функционала в источниках питания LAD от MEAN WELL

Блоки питания с функцией бесперебойного питания являются одним из самых востребованных типов источников питания (англ. Uninterruptible Power Supply – источник бесперебойного питания или UPS). В случаях, где питание конечных систем осуществляется источником напряжения постоянного тока, такой блок питания называется блоком питания с функцией UPS, если он предусматривает подключение аккумуляторной батареи в качестве вспомогательного источника тока.

Блок питания серий LAD представляет собой AC/DC преобразователь закрытого (корпусного) типа по сериям различной мощности – 120, 240, 360Вт для питания нагрузки с номинальным напряжением 12В (серии LAD-120 и LAD-240), 24В (все серии), 48В (серия LAD-360). Источники питания LAD выполнены в технологическом защитном корпусе, и имеют дополнительные сигнальные выходы контроля состояния внешней сети питания (AC) и аккумуляторной батареи, выведенные на отдельный разъем:

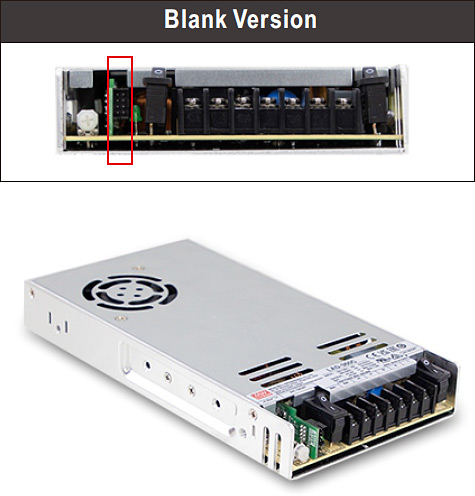

Внешний вид блока питания серии LAD-360 и размещение разъема функционала

Контроль состояния в блоках питания серий LAD представлен следующим набором функций (сигнальных выходов):

• Контроль состояния внешней сети питания (AC OK).
• АКБ отключена или перепутана полярность (Battery Disconnect/Reverse Polarity).
• Низкое напряжение АКБ (Battery Low).
• АКБ заряжена (Battery Full).
• Происходит разряд АКБ (Discharge).

Назначение контактов разъема дополнительного функционала, на примере блоков питания серии LAD-120:

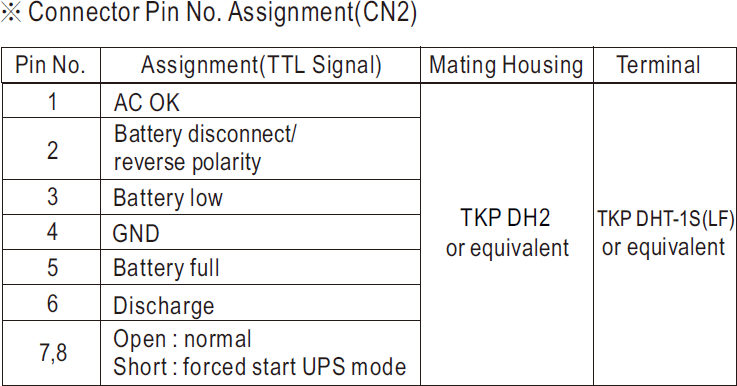

Назначение выводов на разъеме дополнительного функционала

Все сигнальные выходы являются TTL совместимыми, и организованы по типу «открытый коллектор» (Open Collector), то есть требуют обязательного подключения в цепь внешнего источника питания и подтягивающего резистора (нагрузки). Максимально допустимый ток через каждый контакт 30мА при максимальном напряжении 50В (DC):

Подключение сигнальной цепи TTL в источнике питания LAD-360

Также на дополнительный разъем выведена функция принудительного старта источника питания от АКБ Forced Start (Forced start UPS mode). В соответствии с правилами пожарной безопасности, источник бесперебойного питания (ИБП) должен быть оснащен функцией принудительного запуска. В случае аварийной ситуации, технического обслуживания или тестирования оператор может активировать режим UPS, замкнув контакты PIN7 и PIN8 источника питания серий LAD (на примере LAD-120):

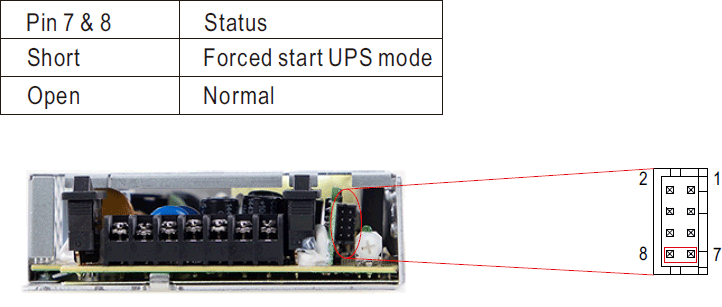

Включение режима принудительного старта от АКБ

В источниках питания LAD компания MEAN WELL использует серию разъемов DH2 производителя TKP, который слабо представлен на отечественном рынке, и, поэтому часто возникает вопрос – какой разъем другого производителя можно использовать в качестве замены (аналога). Серия DH2 TKP является практически полным аналогом серии DF11 другого производителя – Hirose.

Для сборки ответной части разъема необходимо использовать две части: непосредственно контакт DF11-2428SCF, к которому припаивается или в котором обжимается провод; и гнездо для контактов – пластиковый корпус разъема DF11-8DS-2C, в который вставляются контакты с проводами (по количеству востребованных функций или все):

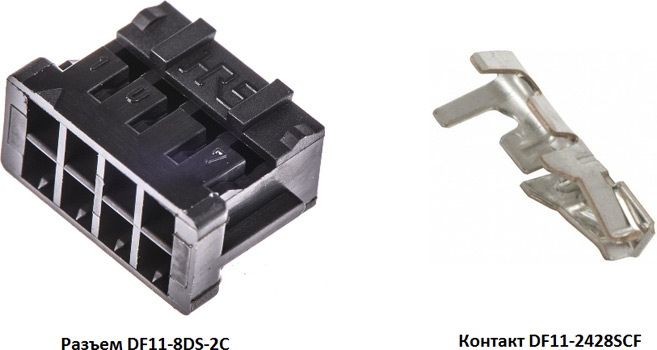

Ответная часть разъема CN2 блока питания LAD и контакт к нему

Таким образом, источники питания серий LAD с дополнительным функционалом контроля состояния удобно использовать как встраиваемый источник бесперебойного питания в системах пожарной безопасности и эвакуации, аварийного освещения, громкоговорящего оповещения, системах безопасности, мониторинга, промышленной автоматизации и в других применениях.

Более подробно технические характеристики и особенности источников питания с функцией UPS серий LAD представлены в Спецификации на странице товара. Для консультирования или уточнения информации по источникам питания MEAN WELL можно обращаться по адресу электронной почты Meanwell@chipdip.ru.
