Отличительные особенности светодиодных драйверов MEAN WELL

Особенностью систем светодиодного (LED) освещения является требование к стабилизации выходных параметров их источников питания. В случае, если используются отдельные светодиоды или цепочки последовательно-параллельно соединенных светодиодов, то стабилизируемым параметром является ток, так как яркость напрямую зависит от уровня протекающего через светодиод тока, и он не должен превышать максимальное значение для этого светодиода. Вторым важным параметром является мощность, которая определяется (рассчитывается) исходя из параметров светодиода или цепочки из них. Соответственно, в этом случае требуется использовать источник питания со стабилизацией по току (Constant Current, CC) или, как его еще называют – светодиодный драйвер.

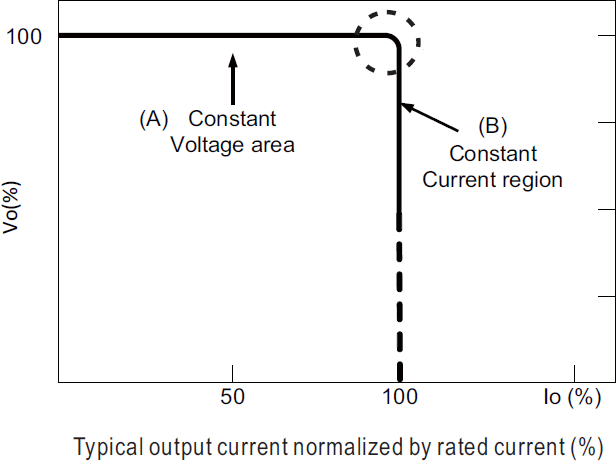

Тип стабилизации выходных параметров в светодиодных источниках питания

Светодиодный драйвер (источник питания) работает практически всегда в диапазоне своей максимальной мощности. Ток стабилизирован на номинальном уровне в некотором диапазоне выходного напряжения – область B на рисунке. Если мощность светодиодного светильника превышает мощность источника питания, то источник питания уходит в защиту по перегрузке (прерывистая линия в нижней части области B), а если мощность источника питания превышает мощность светильника, то светодиоды в нем выйдут из строя (светильник «сгорит»). Поэтому светодиодный драйвер рассчитывается строго под свою нагрузку и подобрать аналоги для замены обычно затруднительно или невозможно, если параметры светодиодного светильника сильно отличаются от стандартных (типовых).

На практике обычно светодиодные драйверы требуются небольшой мощности – 8-36Вт, что позволяет их легко встроить в конструктив светильника и/или сделать распределенное питание для светодиодной подсветки или инсталляции. В этом случае можно использовать драйверы с подключением в сеть переменного тока (AC/DC преобразователи) серий APC-8/12/25/35 или в удлиненном корпусе серий LPC-20/35/60.

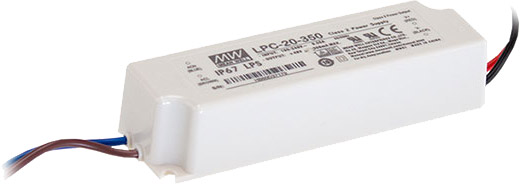

Внешний вид светодиодного драйвера серии LPC-20

Также можно использовать DC/DC драйверы малой мощности серий LDH, NLDD, LDDS – в этом случае общий преобразователь AC/DC из сети переменного тока на фиксированное напряжение постоянного тока (обычно 12, 24, 48В) может быть любого типа, а разводка питания до светодиодов осуществляется низковольтной сетью постоянного тока.

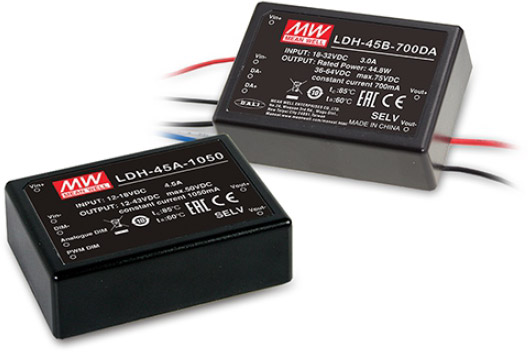

Внешний вид светодиодного драйвера серии LDH-45

Для мощных светодиодных светильников существуют драйверы большой мощности – 75-480 Вт серий HLG-С и серий ELG-C, существуют только с типом преобразования AC/DC. Как правило, в этих случаях требуется обеспечить питание в максимально широких условиях эксплуатации по температуре и влажности, поэтому такие источники питания изготавливаются в металлическом корпусе с высокой степенью защиты IP65/67.

Вторым обязательным требованием для источников питания мощности от 100Вт в целях снижения помех в сети переменного тока является обязательное наличие корректора коэффициента мощности (power factor corrector, PFC), который присутствует практически во всех светодиодных драйверах компании MEAN WELL большой мощности:

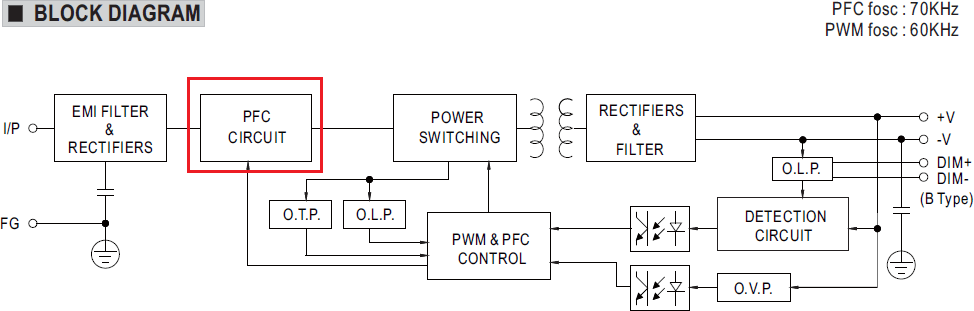

Блок корректора коэффициента мощности на примере HLG-185H-C

В случае когда выходной ток светодиодов в светильнике может быть разным, или источник питания подбирается под широкую линейку светильников, то можно использовать драйверы серии LCM –в них уровень выходного тока задается микропереключателями:

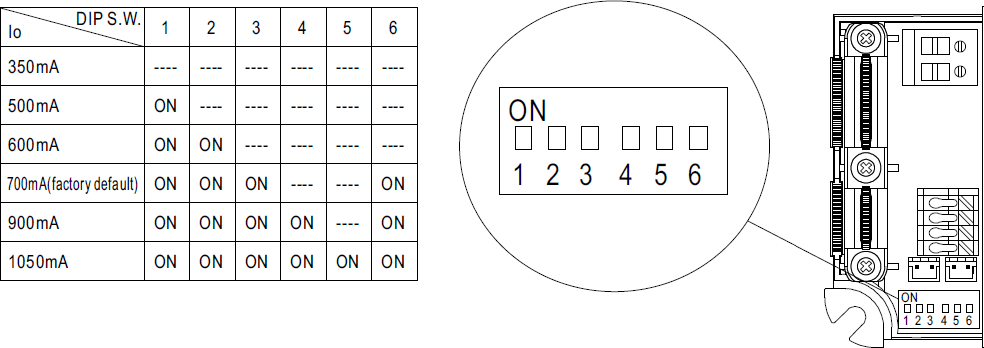

Установка выходного тока в серии LCM-25

Таким образом, в зависимости от условий размещения, эксплуатации и сети питания можно подобрать подходящий светодиодный драйвер компании MEAN WELL. А в случае, если основные параметры выбранных драйверов совпадают, то предпочтение целесообразно отдавать более крупному источнику питания (если позволяют габариты в месте его размещения), так как более крупный источник обычно обладает улучшенными характеристиками – у него, как правило, меньше пульсации выходного тока, что положительно скажется на сроке службы светодиодного светильника, а также лучше обеспечен отвод тепла от его элементов, что лучше скажется на надежности самого блока питания.

Для консультирования или уточнения информации по источникам питания MEAN WELL следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
