Особенности применения серии LDDS-H от MEAN WELL

Светодиодные драйверы серии LDDS-H являются популярными источниками питания для трековых светильников и/или отдельных светодиодов и модулей, поэтому важно понимать особенности этой серии для наиболее эффективного использования. Подробно описание драйверов LDDS-H представлено здесь.

Особенностью систем светодиодного (LED) освещения является требование к стабилизации выходных параметров их источников питания – напряжения или тока. Так как яркость свечения светодиодов (отдельных полупроводниковых приборов) напрямую зависит от уровня протекающего тока, то для обеспечения постоянной яркости свечения требуется стабилизация тока. Источники питания, обеспечивающие фиксированный уровень тока, принято называть светодиодными драйверами со стабилизацией по току (или Constant Current, СС).

Стабилизируемым параметром в светодиодных драйверах является выходной ток, и его уровень не зависит от изменения уровня входного напряжения и/или сопротивления нагрузки, то есть изменяется выходное напряжение, которое «подстраивается» под номинальный уровень тока. Однако номинальный уровень выходного тока является средним значением тока, и для импульсных светодиодных драйверов характерно наличие пульсаций Δi_out. Уровень пульсаций Δi_out определяется конструктивными особенностями светодиодного драйвера и выбранной топологии.

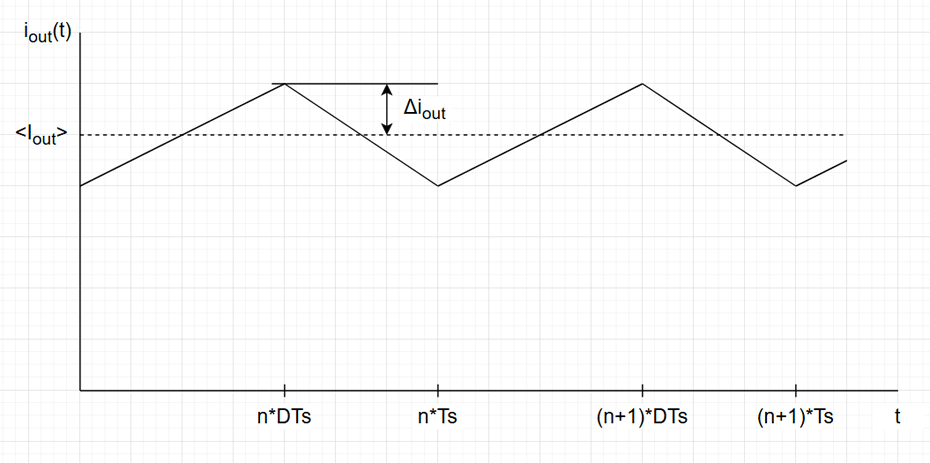

Форма выходного тока светодиодного драйвера и уровень пульсаций Δi_out

В силу малых габаритных размеров драйвера серии LDDS-H и достаточно широких диапазонов его режимов работы платой за эти преимущества является достаточно высокий уровень пульсаций порядка 20% и выше. Поэтому, если важно обеспечить малый уровень пульсаций – целесообразно использовать другие, более специализированные под условия эксплуатации, светодиодные источники питания.

Второй особенностью драйверов серии LDDS-H является очень широкий диапазон выходной мощности – от 2 до 45Вт, который можно задать уровнем входного напряжения для номинального тока. Так, например, для LDDS-1000HW(B), при уровне входного напряжения 30В выходная мощность составит порядка 15Вт (номинальный выходной ток 1000мА). При максимальном уровне входного напряжения (56В) выходная мощность также будет максимальной – порядка 45Вт. Отдельно можно отметить, что в силу очень высокого КПД собственные потери мощности минимальные, и поэтому не требуется дополнительного охлаждения даже на максимальной мощности:

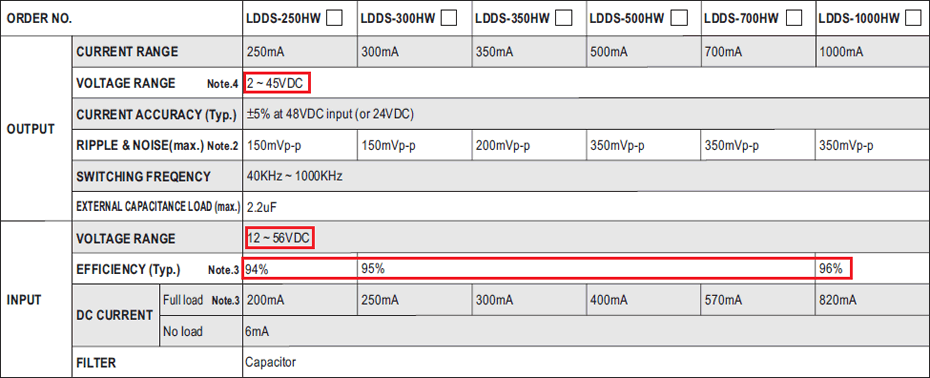

Выходные и входные параметры светодиодных драйверов LDDS-H

Третья особенность драйверов серии LDDS-H – наличие встроенного диммера (в модификации HWB), который позволяет изменять уровень выходного тока, задавая яркость подключенных светодиодов. Диммирование осуществляется с помощью ШИМ (широтно-импульсная модуляция) на фиксированной частоте от 100Гц до 1кГц (частота задана для модели и нет возможности ее изменения). Такая частота ШИМ регулирования является достаточной для того, чтобы пульсации света не фиксировались человеческим глазом, но в ряде случаев (например, фото- или видеосъемка) эти пульсации могут быть заметными.

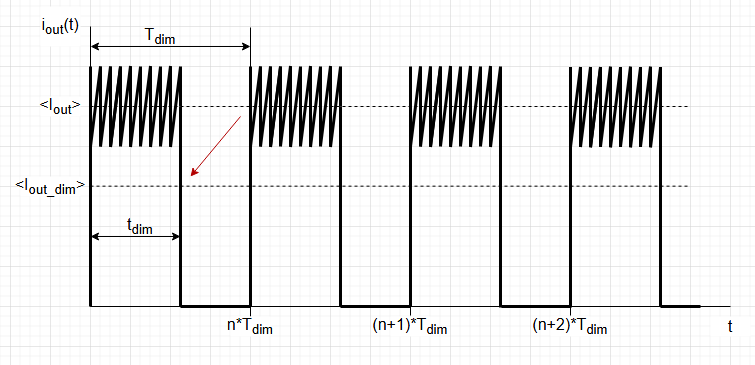

Форма выходного тока в режиме диммирования

Среднее значение выходного тока Iout_dim (показан пунктиром) определяется коэффициентом заполнения D (duty cycle) – отношения длительности tdim подачи выходного тока к периоду ШИМ Tdim. Соответственно, чем короче длительность подачи выходного тока, тем ниже среднее значение выходного тока и тем ниже уровень яркости светодиода. Параметры диммирования являются фиксированными во всей серии LDDS-H, и не зависят от уровня входного напряжения и/или сопротивления нагрузки.

Основные технические характеристики и особенности DC/DC преобразователей серии LDDS-H:

• Стандартный ряд выходного тока: 250/300/350/500/700/1000 мА.
• Тип DC/DC преобразователя: DC/DC step-down.
• Широкий диапазон входного напряжения: 12-56В (DC).
• Выходное напряжение: 2-45В (DC), всегда ниже входного.
• Высокая эффективность (КПД): до 96%.
• Модификации: функция удаленного включения-выключения (Power ON/OFF control); встроенный диммер 3-в-1.
• Охлаждение за счет естественной вентиляции.
• Полная заливка корпуса силиконом.

Более подробно технические характеристики представлены в Спецификации на DC/DC преобразователи серии LDDS, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
