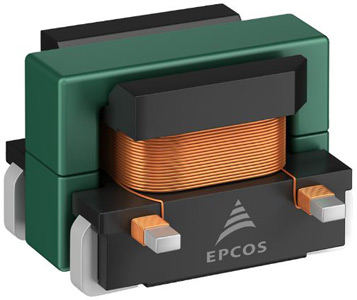

Компактные трансформаторы тока B82801A для поверхностного монтажа
Серия трансформаторов B82801A разработана на базе ферритовых сердечников ЕE4.2 и предназначена для использования в различных преобразователях, приложениях для управления, защиты и детектирования нагрузки.
Трансформаторы предназначены для измерения тока до 7 А на частотах от 50 кГц до 1 МГц. Серия состоит из девяти типов с коэффициентом преобразования от 1:20 до 1:150 между первичной и вторичной обмотками. Трансформаторы имеют значения индуктивности от 33 до 1840 мкГн. Максимальное сопротивление первичной обмотки постоянному току составляет 2.5 мОм, сопротивление постоянному току вторичной обмотке имеет диапазон от 700 до 22700 мОм.
Первичная обмотка включается в цепь протекания измеряемого тока, а пропорциональный ему уровень напряжения определяется на вторичной обмотке измерительного трансформатора. Преимуществами данного способа является низкий уровень потерь и высокая степень надежности.
| Наименование | Индуктивность Lmin, мкГн | Коэффициент преобразования | Сопротивление по постоянному току Rmax, мОм | Рекомендуемое сопротивление нагрузочного резистора RT, Ом | |
|---|---|---|---|---|---|
| первичная обмотка | вторичная обмотка | ||||
| B82801A1333A020 | 33 | 1:20 | 2.5 | 700 | 20 |
| B82801A1743A030 | 74 | 1:30 | 2.5 | 1100 | 30 |
| B82801A1134A040 | 132 | 1:40 | 2.5 | 1500 | 40 |
| B82801A1214A050 | 205 | 1:50 | 2.5 | 2400 | 50 |
| B82801A1304A060 | 295 | 1:60 | 2.5 | 3600 | 60 |
| B82801A1404A070 | 400 | 1:70 | 2.5 | 4600 | 70 |
| B82801A1824A100 | 820 | 1:100 | 2.5 | 9000 | 100 |
| B82801A1135A125 | 1280 | 1:125 | 2.5 | 15000 | 125 |
| B82801A1185A150 | 1840 | 1:150 | 2.5 | 22700 | 150 |
Серия имеет компактные размеры и разработана для поверхностного монтажа. Занимаемая площадь составляет всего 4.5×4.85 мм, а высота 3.5 мм. Изолирующее покрытие ферритовых сердечников позволяет устанавливать трансформаторы на плотно заполненных платах с минимальными затратами места за счёт обеспечения электрической изоляции и защиты от внешних воздействий.

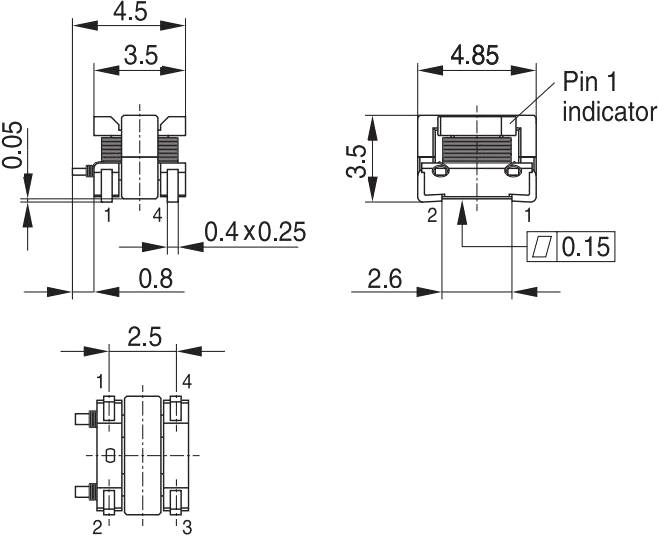

Габаритные размеры серии B82801A
Особенности серии
- Низкое сопротивление по постоянному току
- Компактный размер – 4.5×4.85×3.5 мм
- Максимальный измеряемый ток 7 А
- Ферритовый сердечник EE4.2
- Соответствие RoHS
Типичное применение
- Импульсные источники питания
- Системы сигналов обратной связи
- Обнаружение перегрузок
- Обнаружение отключения нагрузки
