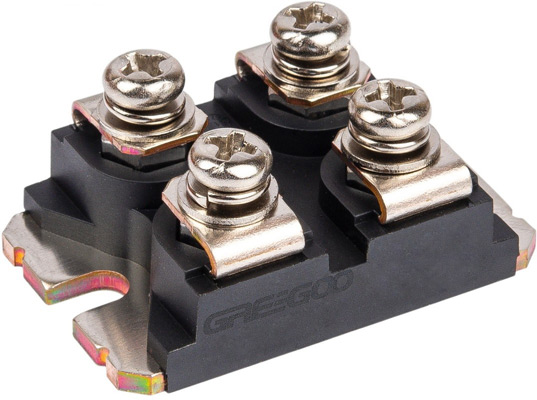

FRED-модули серии GTxxBN120S в корпусе SOT-227B от Greegoo Electric
В мире силовой электроники постоянно идет поиск компромисса между производительностью и размерами. Одной из ключевых задач является создание быстрых и энергоэффективных выпрямителей, способных работать на высоких частотах и при этом занимать минимум места. Одним из решением этой задачи стали модули на основе FRED (Fast Recovery Epitaxial Diode) в корпусе SOT-227, часто реализованные в виде сборки из двух параллельных диодов. Такая конфигурация стала отраслевым стандартом для мощных преобразователей частоты, источников бесперебойного питания и сварочного оборудования.
В ассортименте представлена серия GTxxBN120S быстровосстанавливающихся эпитаксиальных диодов (FRED) от компании Greegoo Electric:
| Название | IF@100°C, А | Vrrm, В | VF@25°C,В | trr@25°C, нс | Irrm@100°C, мА |
|---|---|---|---|---|---|
| GT60BN120S | 2 х 60 | 1200 | 1.7 | 170 | 3 |
| GT75BN120S | 2 х 75 | 1200 | 2.15 | 125 | 3 |
| GT100BN120S | 2 х 100 | 1200 | 1.6 | 180 | 2 |
| GT125BN120S | 2 х 125 | 1200 | 1.7 | 190 | 2 |
Использование двух диодов в одном модуле, включенных параллельно - это простое и эффективное решение для увеличения прямого тока. Общий ток такого модуля может достигать 120 А и более. Такая сборка позволяет разработчику не только увеличить мощность преобразователя, но и упростить разводку и повысить симметрию схемы, что особенно важно для мощных высокочастотных устройств.

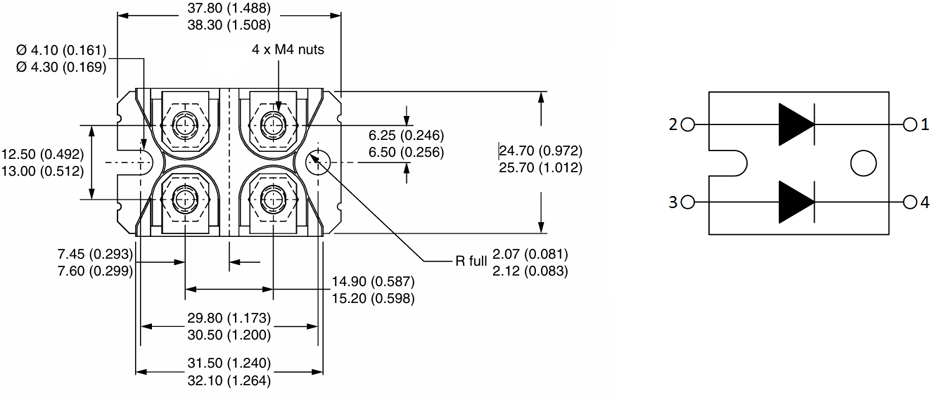

Принципиальная схема и размеры в мм (дюймах)
