EXC – источники питания общего применения от компании DONE

Источники питания импульсного типа преобразования (англ. Switched-Mode Power Supply, SMPS) получили широкое распространение в различных областях применения в силу целого ряда своих особенностей. При этом источники питания даже базового уровня уже обладают достаточно хорошими техническими характеристиками и высоким уровнем КПД при сравнительно небольших габаритах. Одними из самых популярных серий источников питания общего назначения компании DONE Power является бюджетные серии EXC.

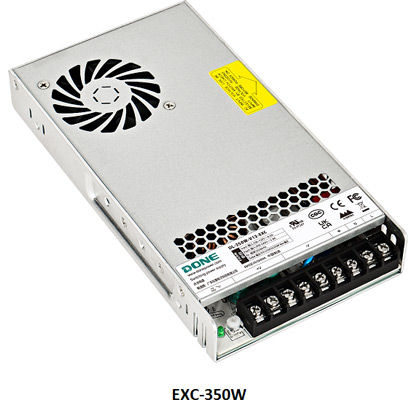

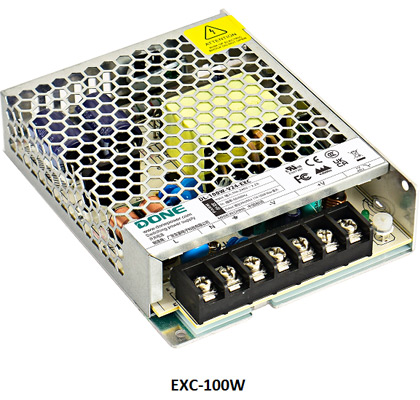

Внешний вид блоков питания серий EXC

Блок питания серии EXC представляет собой AC-DC преобразователь в корпусном исполнении (на шасси), номинальной мощностью от 15 до 600Вт (в зависимости от серии) с выходом напряжения постоянного тока из стандартного ряда 12, 15, 24, 36, 48В (модели 15 и 36В – по запросу). Отличительными особенностями серий являются: отсутствие корректора коэффициента мощности (англ. Non Power Factor Corrector, N-PFC), небольшая высота (до 1U, 30 или 41мм в зависимости от серии), высокий КПД – от 87 до 92% в зависимости от серии и модели, и небольшие габаритные размеры (сравнимо с функциональными аналогами других производителей). Например, модели серии EXC на 100Вт имеют габариты:

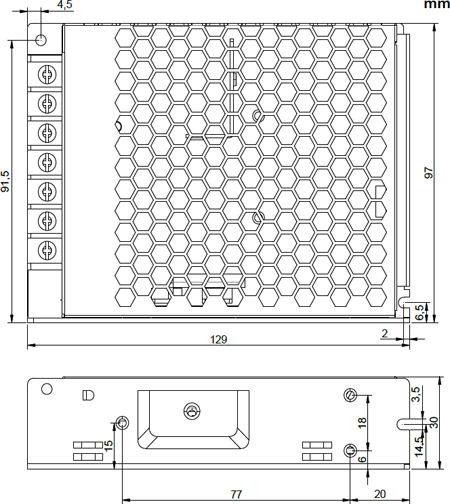

Габаритные размеры блока питания серии EXC-100W

Импульсные источники питания серий EXC работают в диапазоне входного напряжения 100-240 В переменного тока, при этом серии EXC 200-600Вт имеют встроенный переключатель входного диапазона напряжения (по умолчанию должно быть установлено 230В, но обязательно надо проверять перед первым включением). Блоки питания отличаются высокой рабочей температурой до 70°С, надежностью и малым собственным потреблением, сохраняют свои рабочие характеристики на высоте до 5000 м. Категория перенапряжения OVCIII.

Блоки питания серий EXC имеют все основные виды защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева. В источниках питания EXC мощностью 15-200 Вт охлаждение осуществляется за счет естественной вентиляции воздуха, а в сериях мощностью 350-600Вт используется принудительная вентиляция за счет встроенного вентилятора охлаждения. Эффективность блоков питания остается максимальной в широком диапазоне изменения нагрузки (на примере EXC-350W):

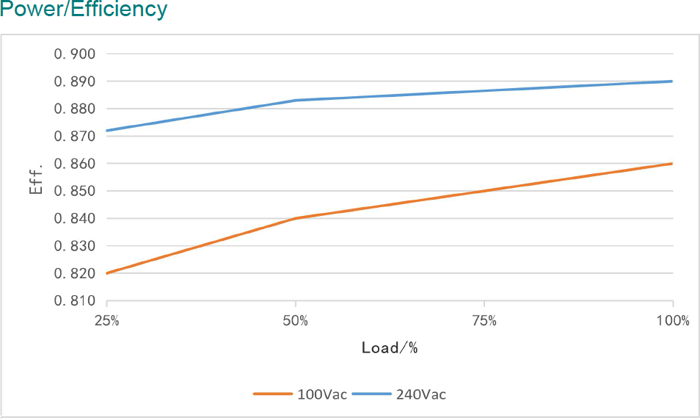

Зависимость эффективности от уровня нагрузки на примере EXC-350W

Области применения источников питания EXC максимально широкие – системы автоматизации и контроля, промышленное оборудование, системы электропитания устройств, светодиодное освещение, транспорт и другие.

Основные технические характеристики и особенности блоков питания серий EXC

• Диапазон входного напряжения: 100…240В (AC), в моделях 200-600Вт встроен переключатель входного диапазона.
• Номинальная выходная мощность серий: 15, 25, 35, 50, 75, 100, 150, 200, 350, 450, 600Вт.
• Выходное напряжение: 12, 15, 24, 36, 48В постоянного тока (модели 15, 36В – по запросу).
• Отсутствие корректора коэффициента мощности (Non Power Factor Corrector, N-PFC).
• Категория перенапряжения OVCIII.
• Защита: от короткого замыкания, перегрузки, перенапряжения, перегрева.
• Высокая рабочая температура: до +70°С.
• Охлаждение за счет естественной (серии EXC 15-200Вт) и принудительной вентиляции (серии EXC 350-600Вт).
• Светодиодный индикатор работы.
• Гарантийный срок 3 года.

Более подробно технические характеристики представлены в Спецификации на блоки питания серий EXC компании DONE.
