DRU – контроллер DC-UPS на DIN рейку от Delta
В некоторых применениях одной из актуальных задач при создании системы питания является обеспечение непрерывности или бесперебойности. Такие системы питания называются UPS, от англ. Uninterruptible Power Supply – источник бесперебойного питания. В случаях, если питание конечного оборудования осуществляется источником напряжения постоянного тока, система бесперебойного питания на его основе называется DC-UPS.
Контроллеры бесперебойного питания серии CliQ M (DRU-24V10AMN и DRU-24V20AMN) предназначены для создания систем бесперебойного питания постоянного тока (DC-UPS) на основе внешнего источника питания 24В (DC) и аккумуляторной батареи (АКБ) свинцово-кислотного типа. Максимальный выходной ток – 10А (модель DRU-24V10AMN), 20А (DRU-24V20AMN).

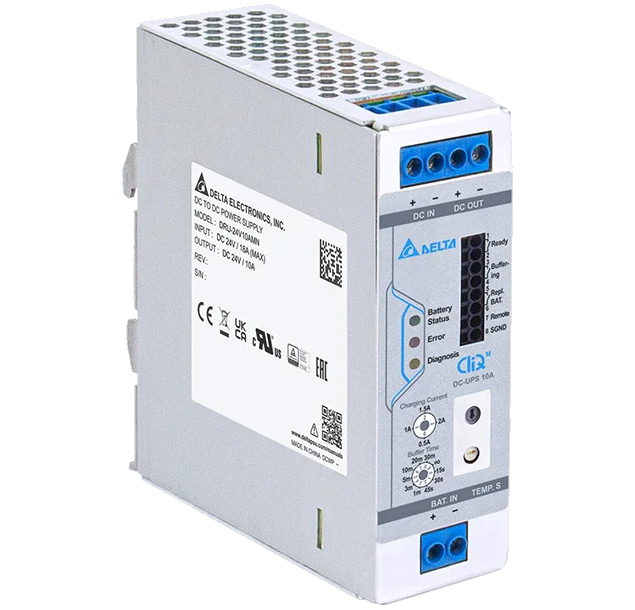

Внешний вид контроллера DC-UPS серии CliQ M
При наличии внешнего питания от источника питания постоянного тока питание нагрузки осуществляется от него, а контроллер DC-UPS осуществляет заряд АКБ. При пропадании питания от источника 24В контроллер DC-UPS переключает нагрузку на питание от аккумуляторной батареи. Само переключение происходит мгновенно, без временных задержек.

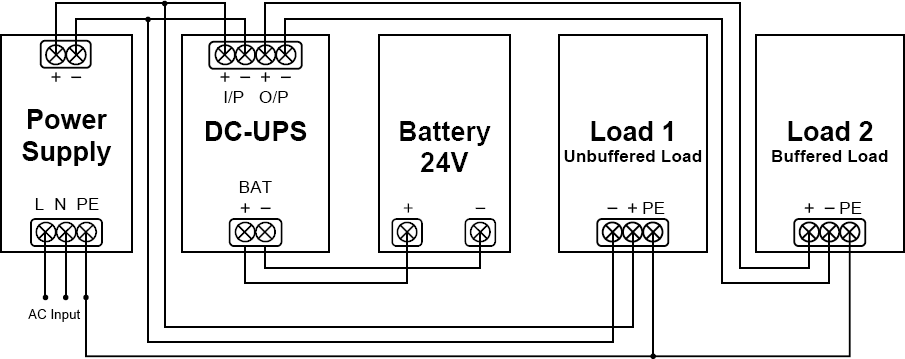

Типовая схема подключения контроллера DC-UPS
Основные технические характеристики и функционал представлены в таблице:
| Модель | DRU-24V10AMN | DRU-24V20AMN | |
|---|---|---|---|
| Вход (DC) |
Номинальное входное напряжение, U (DC) | 24В | |
| Диапазон входного напряжения, U (DC) | 18…30В | ||
| Номинальный ток, I | 10А | 20А | |
| Выход (DC) |
Диапазон выходного напряжения, U (DC) | 21…27.6В (DC) | |
| Выходной ток (ток разряда АКБ), I | 0…10А | 0…20А | |
| Ток заряда АКБ, I | 0.5, 1, 1.5, 2A (в режиме постоянного тока) |
0.75, 1.5, 2.25, 3A (в режиме постоянного тока) |
|
| АКБ | Номинальное напряжение АКБ, U | 24В (2 по 12В, соединенные последовательно; или 1 на 24В) | |
| Тип АКБ | Свинцово-кислотные | ||
| Емкость АКБ | 3.4-12 А·ч | ||
Отличительными особенностями контроллеров DC-UPS являются – светодиодные индикаторы и релейные контакты контроля АКБ (готовности АКБ, питания от АКБ, необходимости ее замены), выбор тока заряда АКБ, выбор времени работы от АКБ (для предотвращения ее глубокого разряда), а также допускается повышенная выходная мощность (до 150%) при питании как от основного источника, так и АКБ. Также есть контроль температуры АКБ для обеспечения защиты от ее перегрева. Контроллеры DRU-24VxxAMN размещены в алюминиевом корпусе с полной защитой от коррозии. Печатная плата также имеет специальное защитное покрытие от пыли и химических загрязнений.
Контроллеры бесперебойного питания постоянного тока активно применяются в системах контроля и безопасности, противопожарной и охранной сигнализации, передачи информации, электромеханических устройствах и станках, в системах автоматического управления и других областях, где критически важно сохранение работоспособности при перебоях в подаче электропитания.

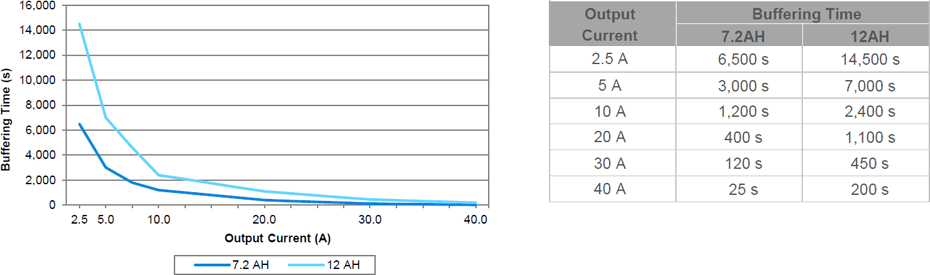

В зависимости от емкости используемой аккумуляторной батареи время автономной работы системы бесперебойного питания может быть различным. Вторым фактором, влияющим на продолжительность автономной работы, является ток потребления нагрузки. Оцениваемая (расчетная) продолжительность времени работы нагрузки от АКБ в зависимости от этих условий представлена на графике:
Время работы системы DC-UPS в зависимости от тока нагрузки и АКБ
Более подробно технические характеристики представлены в Спецификации на контроллер бесперебойного питания DRU24VxxAMN на странице товара.
