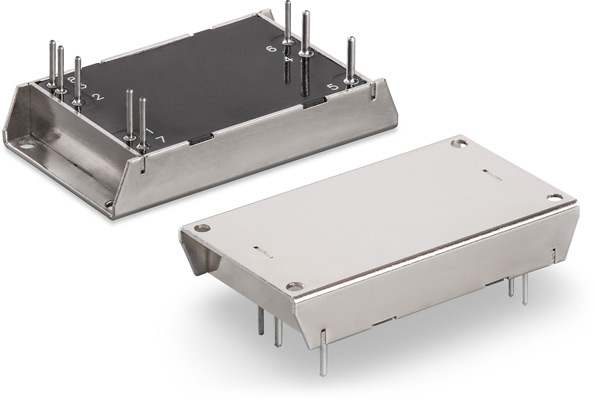

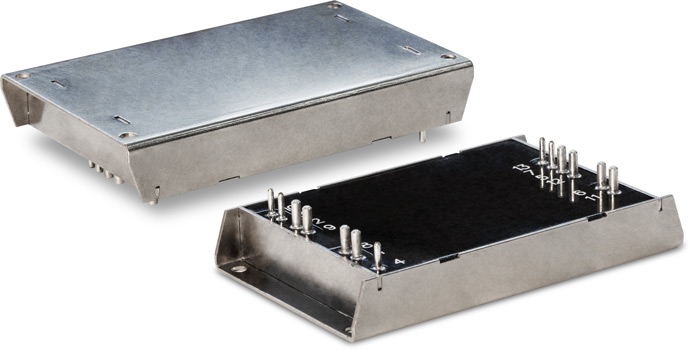

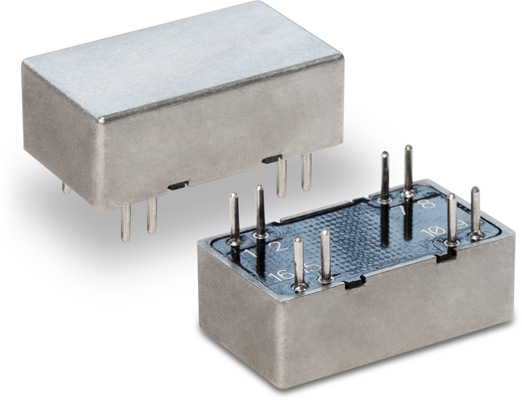

DC-DC преобразователи серии VDR от Voltbricks

Преобразователи серии VDR производства компании VOLTBRICKS представляют собой серию ультракомпактных изолированных преобразователей IV поколения. Ключевой особенностью является увеличенная энергетическая плотность (более чем в 2 раза по сравнению с предыдущим поколением). Модули оптимизированы для использования в жестких условиях эксплуатации и способны работать в широком диапазоне температур корпуса -60…+115/ +125°С (в зависимости от модели). Источники имеют функцию дистанционного включения-выключения, полный комплекс защит от перегрузки по току, короткого замыкания и перегрева, могут включаться параллельно (VDR120/ 160/ 250/ 300/ 400/ 500) и последовательно (все модели) по выходам.

Отсутствие в схеме преобразователя оптронов позволяет модулю надежно функционировать в условиях воздействия ионизирующих излучений и высокой температуры в течение всего срока эксплуатации изделий. Полимерная герметизирующая заливка обеспечивает надежную защиту от внешних воздействующих факторов и исключает повреждения преобразователя, вызванные вибрацией или попаданием грязи, влаги или соляного тумана. Модули проходят специальные виды температурных и предельных испытаний, в том числе электротермотренировку с экстремальными режимами включения и выключения.

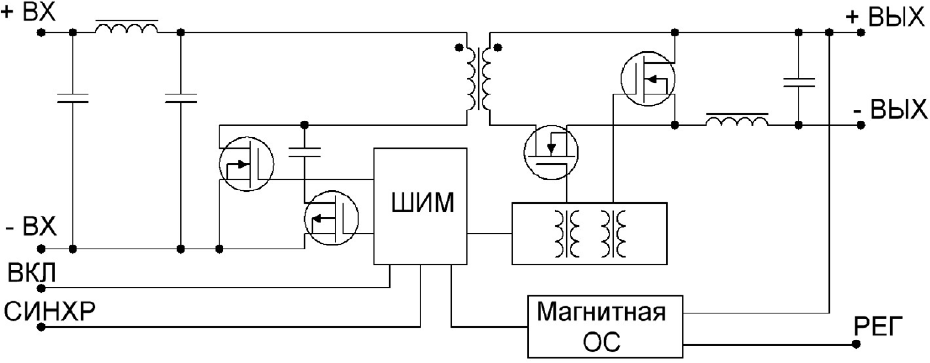

Топология преобразователя на примере VDR75 и VDR100

Преобразователи серии VDR предназначены для использования в следующих сферах – авиационное оборудование, вычислительная техника и телекоммуникации, железнодорожный транспорт и промышленное оборудование.

Особенности серии

• Высокая энергетическая плотность до 6180 Вт/дм³;
• Рабочая температура корпуса –60…+125°С (-60…+115°С для VDR10/100/160);
• Низкопрофильная конструкция;
• Медный корпус с крепежными фланцами (кроме VDR6/10);
• Магнитная обратная связь без оптронов;
• Защита от короткого замыкания и перенапряжения, тепловая защита;
• Дистанционное вкл/выкл;
• Типовой КПД до 91%;
• Полимерная герметизирующая заливка;
• Функция параллельной работы (VDR120/ 160/ 250/ 300/ 400/ 500);
• Функция синхронизации без внешнего тактового генератора (кроме VDR6/10/15/25);
• Регулировка выходного напряжения (кроме VDR6/10).

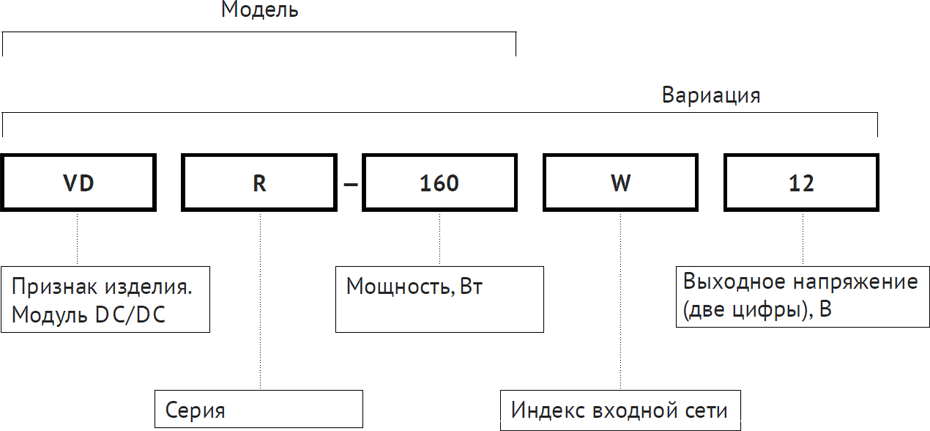

Условное обозначение модулей

Более подробно технические характеристики представлены в Спецификации на DC/DC преобразователи на странице товара.
