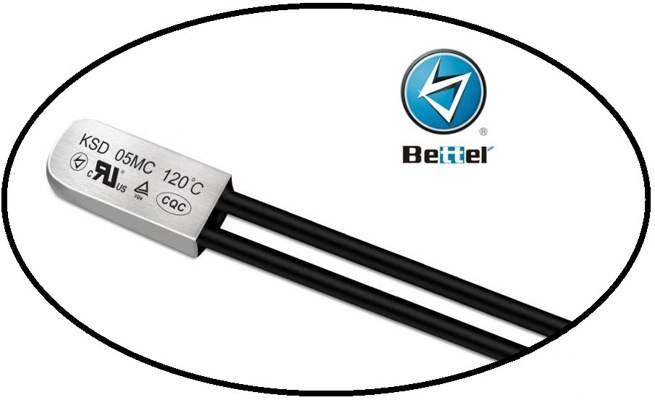

Биметаллические термостаты Betterfuse
Системы автоматического управления являются одними из самых востребованных технических систем в промышленности, производстве, на транспорте и в быту. Одной из наиболее частых задач, которые решают системы автоматического управления, является задача поддержания требуемых характеристик в зависимости от своего состояния и внешних условий. Например, в теплотехнике часто требуется поддержание стабильной температуры какого-то хранилища жидкости – бойлера или котла, в этой системе автоматического управления активно используются такие устройства регулирования температуры, как термостаты.
Термостаты серии KSD05MC с нормально замкнутыми контактами производства компании Betterfuse, представленные в нашем ассортименте, применяются для защиты электрических цепей и приборов от перегрева или поддержания заданной температуры электронагревателей.
В нормальном состоянии контакты термостата замкнуты. При нагревании объекта контроля (электрического прибора или емкости), на котором установлен термостат, выше номинальной температуры происходит размыкание контактов термостата и соответственно размыкание электрической цепи. Через некоторое время прибор остывает до номинальной температуры термостата, его контакты возвращаются в исходное состояние, цепь снова замыкается.

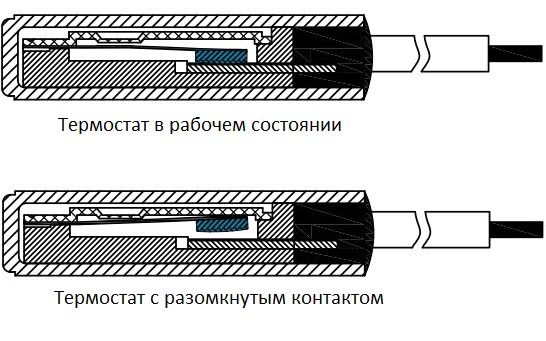

Внутреннее устройство термостата
Технические параметры термостатов
- Номинальное напряжение: АС 250В/ АС 115В,
- Номинальный ток: 5А~8А,
- Сопротивление замкнутых контактов: ≤ 50мОм (в проводящем состоянии)
- Сопротивление в разомкнутом состоянии: ≥ 100МОм,
- Количество срабатываний: до 6000 раз (на резистивную нагрузку).
- Длина выводов 70мм.

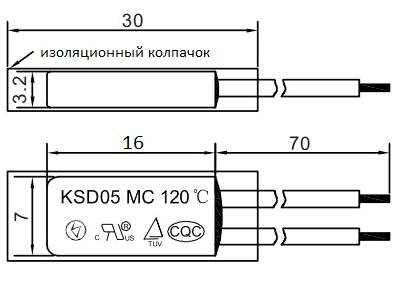

Габаритные размеры термостатов серии KSD05MC
В ассортименте представлены термостаты производства Betterfuse с номинальной температурой срабатывания от 60°С до 150°С:
| Артикул | Номинальная температура, °С | Температура сброса, °С |
|---|---|---|
| KSD05MC-06021 | 60±5 | 45±8 |
| KSD05MC-07021 | 70±5 | 50±12 |
| KSD05MC-07521 | 75±5 | 53±14 |
| KSD05MC-08021 | 80±5 | 55±15 |
| KSD05MC-08521 | 85±5 | 60±15 |
| KSD05MC-09021 | 90±5 | 60±15 |
| KSD05MC-09521 | 95±5 | 65±15 |
| KSD05MC-10021 | 100±5 | 70±15 |
| KSD05MC-10521 | 105±5 | 75±15 |
| KSD05MC-11521 | 115±5 | 80±15 |
| KSD05MC-12021 | 120±5 | 85±15 |
| KSD05MC-12521 | 125±5 | 85±15 |
| KSD05MC-13021 | 130±5 | 90±15 |
| KSD05MC-13521 | 135±5 | 95±15 |
| KSD05MC-14021 | 140±5 | 100±20 |
| KSD05MC-15021 | 150±5 | 105±20 |

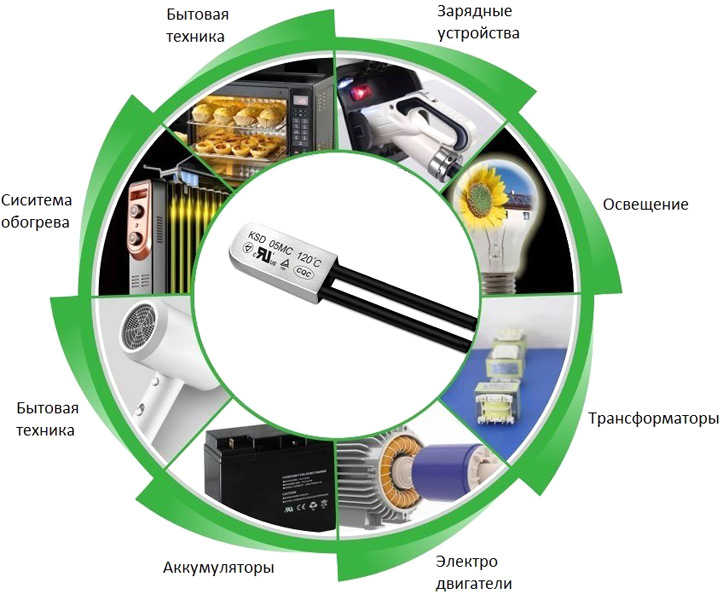

Типичное применение термостатов
