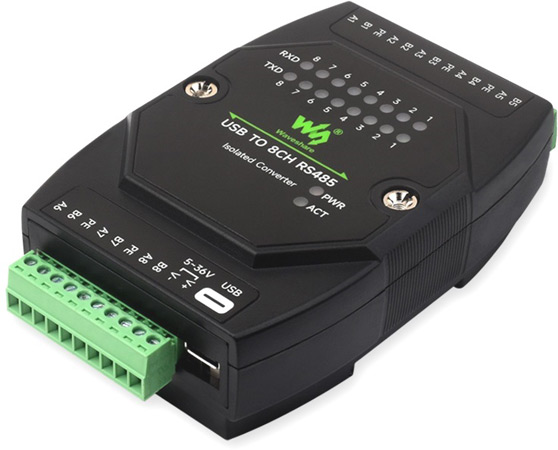

8-канальный промышленный преобразователь USB в RS485

USB TO 8CH RS485 - функциональный и надёжный преобразователь интерфейсов от Waveshare, спроектированный для работы в промышленных условиях. С помощью него можно организовать взаимодействия между компьютером и многочисленными устройствами с интерфейсом RS-485 через единственный USB-порт. Он позволяет подключить до 8 независимых линий RS-485, обеспечивая надёжную связь с разнообразным промышленным оборудованием: датчиками, контроллерами, исполнительными механизмами и счётчиками.

Устройство построено на базе микросхемы CH348L, обеспечивающей аппаратную обработку протокола на высоких скоростях. Главная особенность конвертера - полная гальваническая развязка: питание изолировано с помощью встроенного DC-DC преобразователя, а передача данных - через цифровые изоляторы. Такая двухуровневая изоляция надёжно защищает USB-порт компьютера от возможных проблем на линиях RS-485, включая скачки напряжения, наводки и случайное попадание высокого потенциала.

Ключевые особенности

• Полная гальваническая развязка: встроенный DC-DC преобразователь изолирует питание, а цифровые изоляторы разделяют сигнальные цепи.
• Гибкое питание: от порта USB Type-C (5В) или от внешнего источника 5-36В через клеммник.
• Многоуровневая аппаратная защита: каждый канал RS485 оснащён защитой от всплесков напряжения до 600 Вт, защитой от электростатических разрядов до 15 кВ и самовосстанавливающимся предохранителем.
• Гибкое терминирование: На каждом из восьми каналов RS485 предусмотрен встроенный согласующий резистор 120 Ом, который можно оперативно включить или отключить.

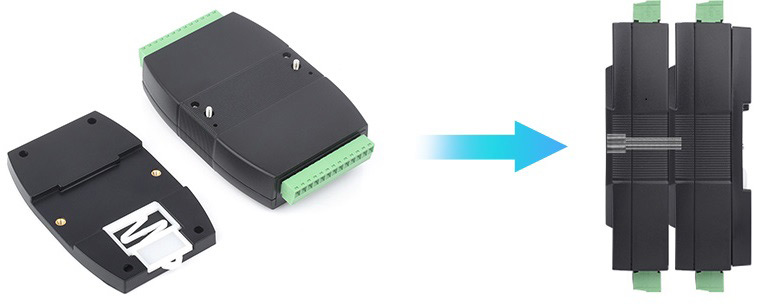

• Индикация и монтаж: Четыре светодиода на передней панели (PWR, ACT, TXD, RXD) позволяют мгновенно оценить состояние питания и активность обмена данными. Прочный корпус поддерживает крепление на стандартную 35-мм DIN-рейку, настенный монтаж, а также установку в компактный стек.

Технические характеристики

• Количество каналов: 8;
• Чип: CH348L;
• Интерфейс связи с ПК: USB Type-C;
• Интерфейсы устройств: 8 × RS485 (винтовые клеммы);
• Скорость обмена: 1200...921 600 бит/с;
• Дальность связи (RS485): до 1200 м (на низких скоростях);
• Питание: 5В (USB Type-C) или 5...36В (клеммник);
• Изоляция: полная гальваническая (по питанию и сигналу);
• Защита интерфейса: 600 Вт (защита от всплесков), 15 кВ (ESD-защита), самовосстанавливающийся предохранитель 200 мА, TVS-диоды;

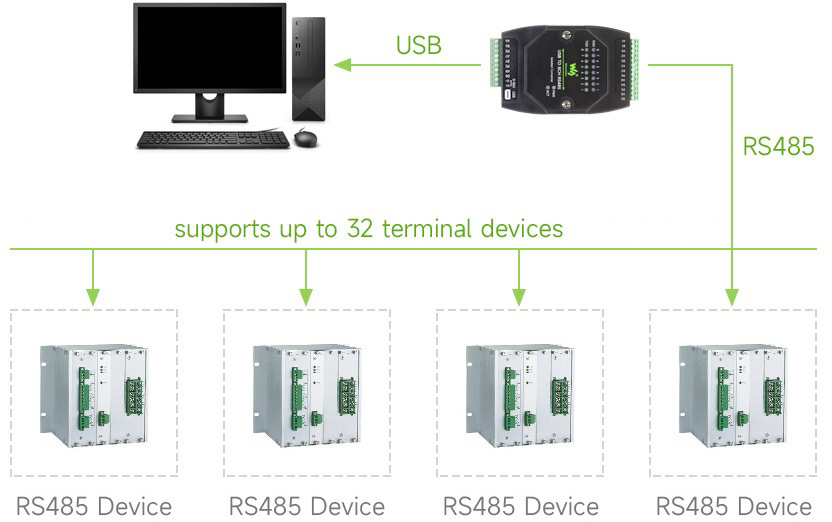

• Режим передачи: точка-многоточка, до 32 узлов на канал;
• Индикация: PWR (красный), ACT (зелёный), TXD (зелёный), RXD (синий);
• Совместимость с ОС: Windows 7/8/8.1/10/11, macOS, Linux, Android;
• Монтаж: на DIN-рейку 35 мм, настенный, в стек;
• Диапазон рабочих температур: -15...+70 °C

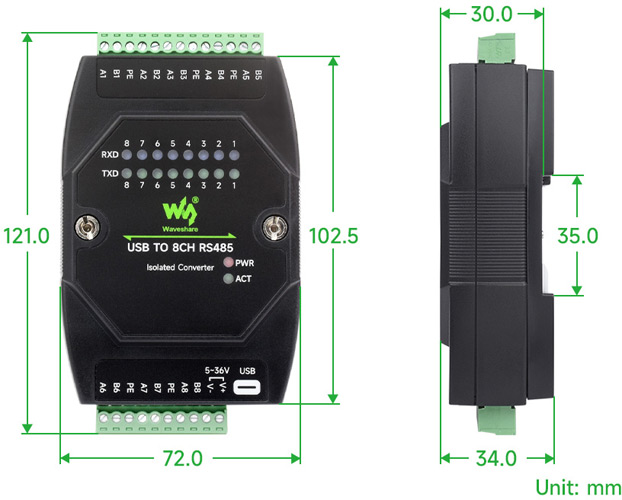

Габаритные размеры
